纯JavaScript图表组件dhtmlxChart

dhtmlxChart也是一款基于JavaScript的图表应用组件，和之前分享的xCharts类似，dhtmlxChart也提供了非常丰富的图表类型，应该说和xCharts相比，它提供的图表类型更多，包括饼图、雷达图、离散点图和更复杂的图表类型。dhtmlxChart提供了开源的版本，但它的商业版需要49美元以上，有点小贵。

dhtmlxChart的配置

在页面上引用dhtmlx的相关js脚本和css文件即可完成安装：

<link rel="stylesheet" type="text/css" />
<script src="../../../codebase/dhtmlx.js"></script>

路径需要你自己修改。

另外dhtmlxChart提供了4种数据源格式，支持XML、JSON、CSV以及JS数组，以XML为例：

window.onload = function(){
        var barChart =  new dhtmlXChart({
            view:"bar",
            container:"chartDiv",
            value:"#sales#",
            gradient:"falling",
            color:"#b9a8f9",
            radius:0,
            alpha:0.5,
            border:true,
            width:70,
            xAxis:{
                template:"#year#"
            },
            yAxis:{
                start:0,
                end:100,
                step:10,
                template:function(obj){
                    return (obj%20?"":obj)
                }
            }
        })
        barChart.load("../common/data.xml");
	}

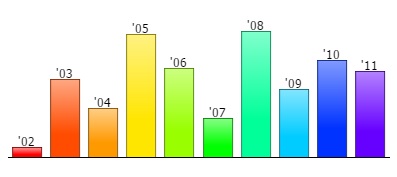

dhtmlxChart柱形图生成

window.onload = function(){
	var barChart1 =  new dhtmlXChart({
		view:"bar",
		container:"chart1",
	    value:"#sales#",
        label:"'#year#",
        barWidth:35,
        radius:0,
        gradient:"rising"
	})
	barChart1.parse(dataset,"json");
	barChart1.attachEvent("onItemClick",function(id){alert(id)})
	var barChart2 =  new dhtmlXChart({
		view:"bar",
		container:"chart2",
	    value:"#sales#",
        label:"'#year#",
        color:"#66ccff",
        gradient:"rising",
        barWidth:25,
        padding:{
            top:50,
            bottom:0,
            right:50,
            left:50
        }
	});
	barChart2.parse(dataset,"json");
	}

这里就使用了json的数据格式。

效果图如下：

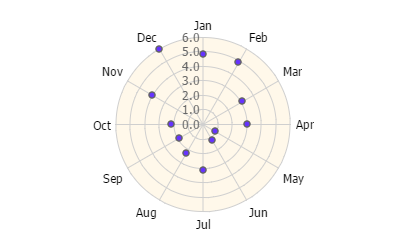

dhtmlxChart雷达点图生成

var chart =  new dhtmlXChart({
            container:"chartDiv",
            view:"radar",
			value:"#companyA#",
            disableLines:true,
			item:{
                borderWidth:0,
                radius:2,
				color: "#6633ff"
			},
			xAxis:{
				template:"#month#"
			},
			yAxis:{
				lineShape:"arc",
                bg:"#fff8ea",
                template:function(value){
                    return parseFloat(value).toFixed(1)
                }
			}
        });
        chart.parse(companies,"json");

效果图如下：

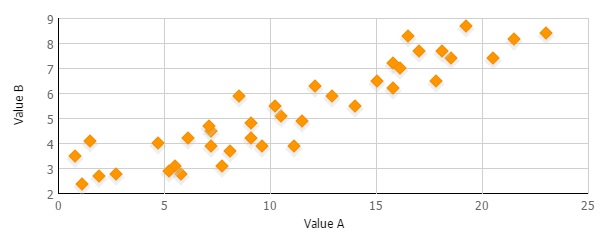

dhtmlxChart离散点图生成

chart =  new dhtmlXChart({
            view:"scatter",
			container:"chartDiv",
	    	value:"#b#",
			xValue: "#a#",
            yAxis:{
                title:"Value B"
            },
            xAxis:{
                title:"Value A"
            },
            tooltip:{
              template:"#a# - #b#"
            },
            item:{
                radius:5,
                borderColor:"#f38f00",
                borderWidth:1,
                color:"#ff9600",
                type:"d",
                shadow:true
            }
        });
		chart.parse(scatter_dataset,"json");

效果图如下：

其他类型的图表使用也是类似，dhtmlxChart最大的特点还是支持大部分流行的数据格式作为图表的数据，这样我们开发者使用起来非常方便，大家可以尝试一下dhtmlxChart的开源免费版本。
