2020年10月中旬，工业树莓派家族又喜添一更加强大的新成员：RevPi Compact。
RevPi Compact是一款功能强大、紧凑型的控制器，并且它的价格更具优势。它基于树莓派计算模块3+，具有更加多样的连接选项和功能。
从下表我们可以看到它的强大配置
| 处理器 | 博通BCM2837B0四核ARM（Cortex=A53） |
|---|---|
| 时钟频率 | 1.2GHz |
| RAM | 1GB |
| eMMC闪存 | 8GB |
| EERAM持久内存 | 2KB |
| 电源 | 24VDC（10.8-28.8VDC） |
| 最大功率 | 20W（包含USB10W） |
| 安装类型 | DIN导轨（EN 50022） |
| 外壳材质 | 聚碳酸酯 |

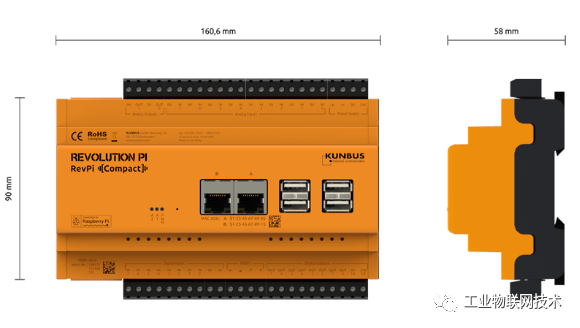

| 尺寸（H x W x D） | 90 x 160.6 x 58 mm |
| 重量 | 大约290g |
| 保护等级 | IP20 |
| 运行温度 | -20℃-+55℃ |
| 储存温度 | -40℃-+85℃ |
| 湿度 | 93%（无凝结） |
| EMC干扰测试 | 符合EN 61000-6-4 |
| EMC抗扰度 | 符合EN 61000-6-4 |
| CE, RoHS认证 | 通过 |

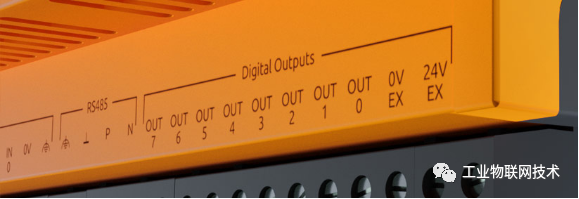

RevPi Compact具有8个数字和模拟输入、8个数字输出以及2个模拟输出，可以连接您的传感器和执行器。借助于两个具有独立MAC地址的Ethernet接口，RevPi Compact具有集成两个不同网络的能力。另外，它还集成了4个USB type A接口以及1个4针RS485接口。
详细接口信息如下表所示：
| 接口 |
|---|
| 2x RJ45 10/100 Ethernet（具有独立MAC地址） |
| 4x USB A（所有插口总电流最大值为2A） |
| 1x HDMI插座 |
| 1x Micro-USB（仅用于将镜像烧录到eMMC） |
| 1x RS485 max.500 kbps，可通过软件切换终端（非电隔离） |
| 8x 数字输入 输入阈值：在24 V DC时兼容EN 61131-2的I型和III型传感器 |
| 8x 数字输出 高端带10k下拉电阻，短路保护（内部温度切断），电位分离系统/数字输出。最大电流负载：每个输出：500 mA @ 24 V DC（阻性负载）。所有输出的总和：最大 2 A @ 24 V DC（阻性负载） |
| 8x 模拟输入 0-10 VDC，单端，piControl时16Bit，原始值21Bit，软件可切换电流源2.5mA |
| 2x 模拟输出 0-10 V，短路保护，回馈保护，8Bit分辨率 精度1％，最大电流负载10mA（10VDC@1k） |

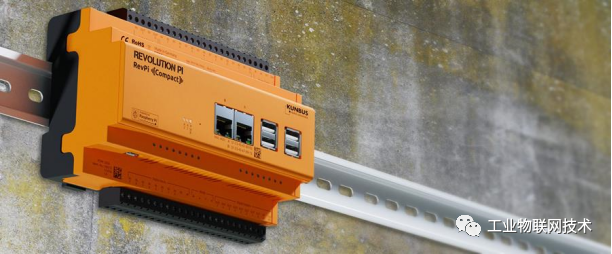

与RevPi家族中的其它产品一样，RevPi Compact在设计时也遵循开源的概念，使得用户可以以最大的自由度实施他们的项目。扁平式设计使得该设备可以安装在楼宇自动化中常见的子配电系统中。
RevPi Compact也是通过预装的浏览器应用程序PiCtory进行配置的。其操作系统是具有实时补丁的定制版Raspbain系统。用户可以通过Node-RED、Python或者直接用C编写自己的应用程序。
RevPi Compact默认支持常见的工业协议Modbus RTU和Modbus TCP。另外也支持现成的专业软件解决方案，比如Codesys和logi.CAD。
