从数据库导入PowerDesigner实体模型

从数据库导入PowerDesigner实体模型

~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~

开发工具与关键技术：Adobe JavaScript

作者：陈钰桃

撰写时间：2020年10月8日

~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~

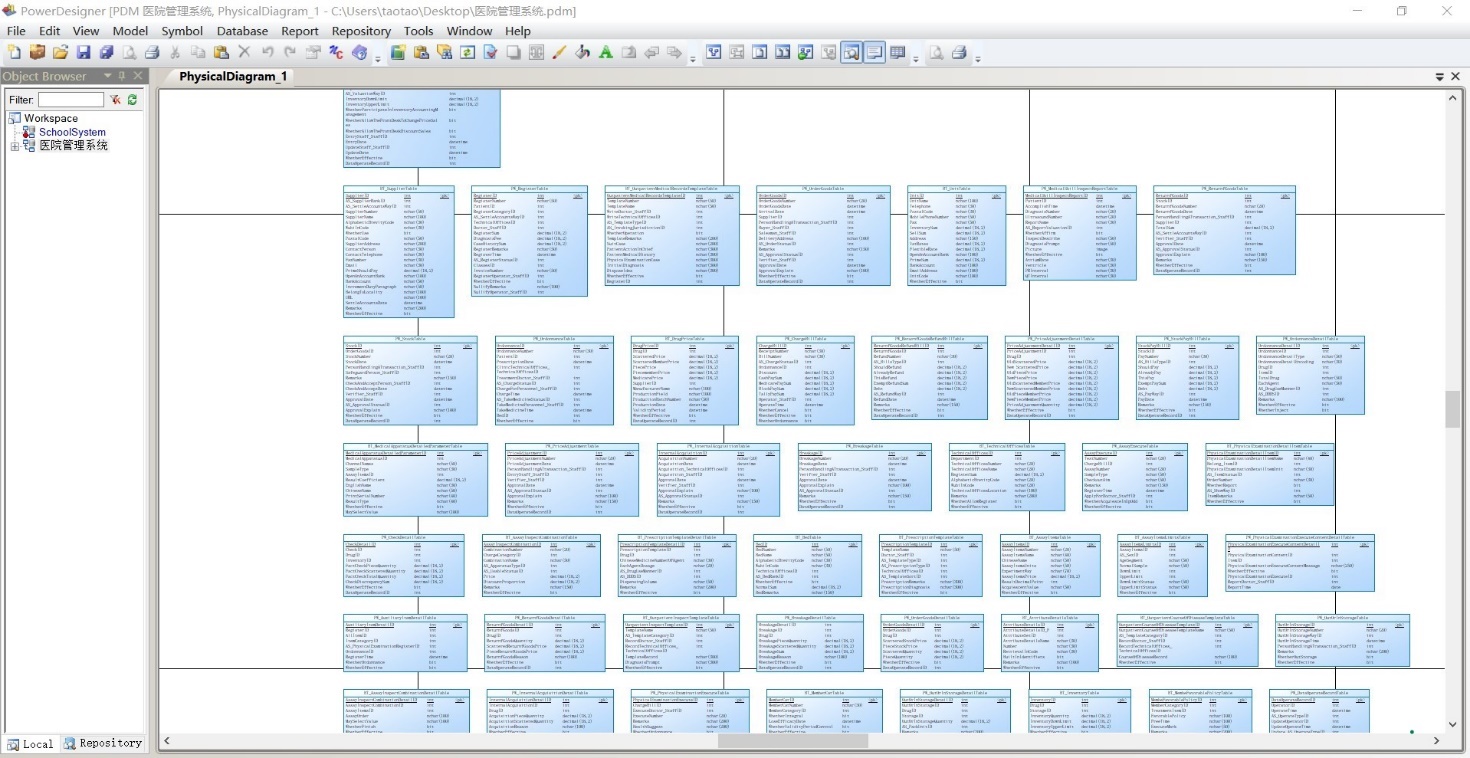

成果图

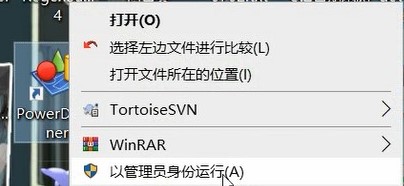

在开始之前需要以管理员身份运行软件（需要高权限连接SQL Server）

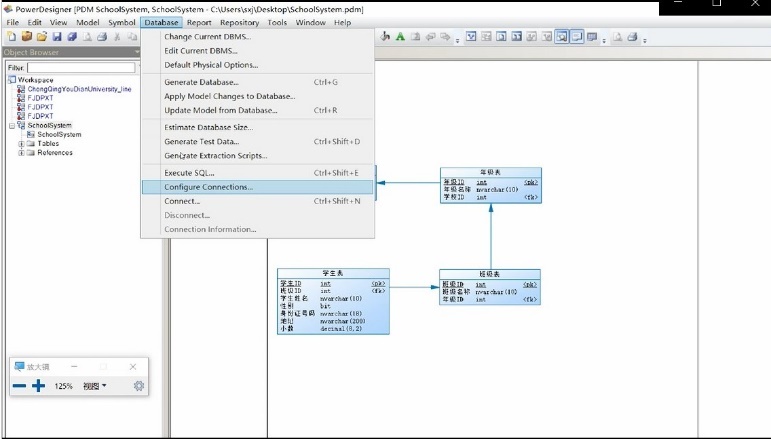

1、在PowerDesigner主界面中选中菜单栏中的Database 再选中Configure Conerctions 配置数据库链接

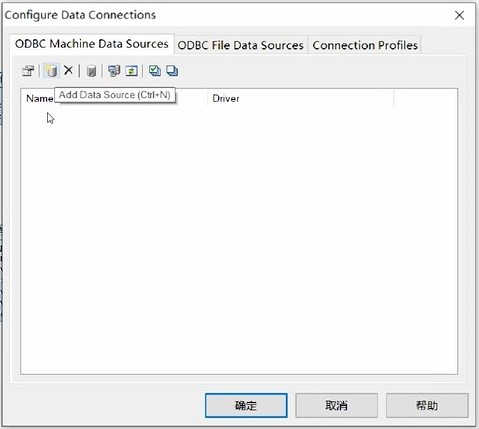

3、选中 Configure Data Connections 中的 ODBC Machine Data Sources 下的第二个图标Add Data Source

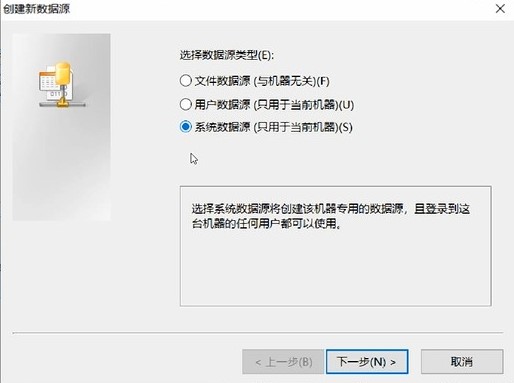

4、出现弹框 选择系统数据源（只用于当前机器）如果此选项为不可选，请退出软件重新以管理员身份运行软件 ??点击下一步

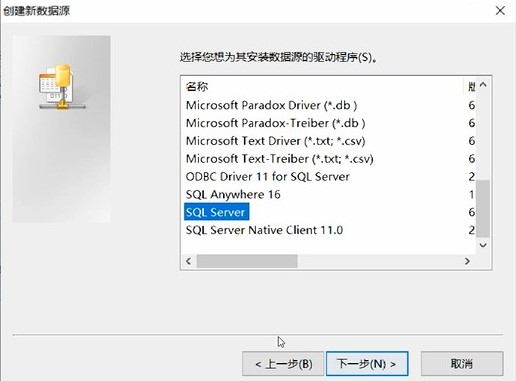

5、选择您想为其安装数据源的驱动程序：选择SQL Server?? 点击下一步

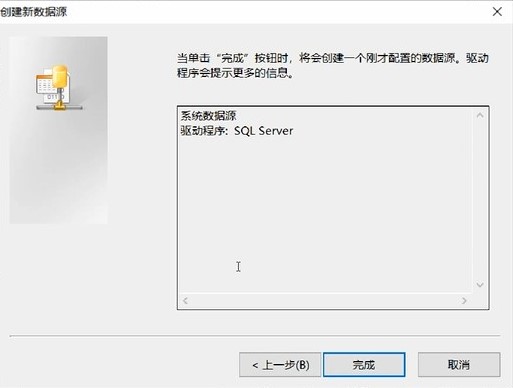

6、出现新弹框 ?点击完成

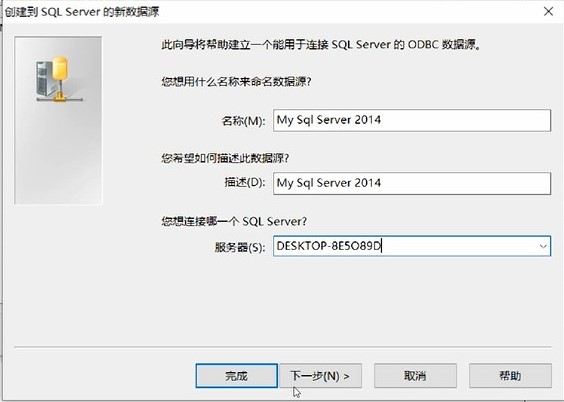

7、出现新弹框 ?名称及描述自定义 ??服务器：填写本地数据库连接的服务器名称或者(local)

点击下一步

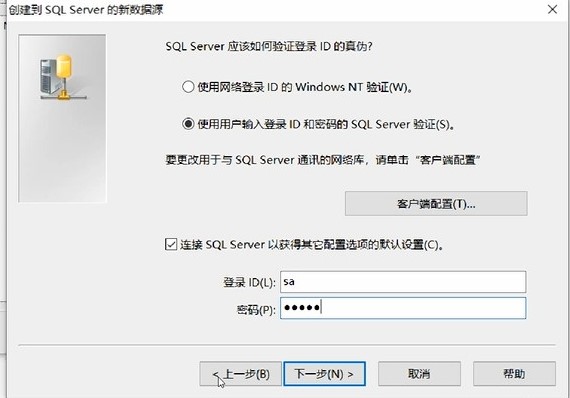

8、SQL Server 登录方式 选择 使用用户输入登录ID和密码的SQL Server 验证

输入自己的登录ID及密码 ????点击下一步

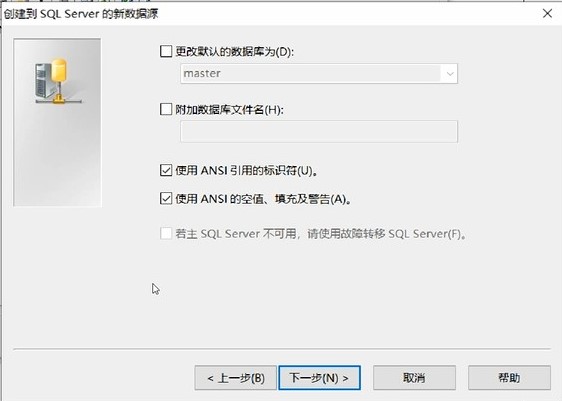

9、这一步骤默认选择 ????点击下一步

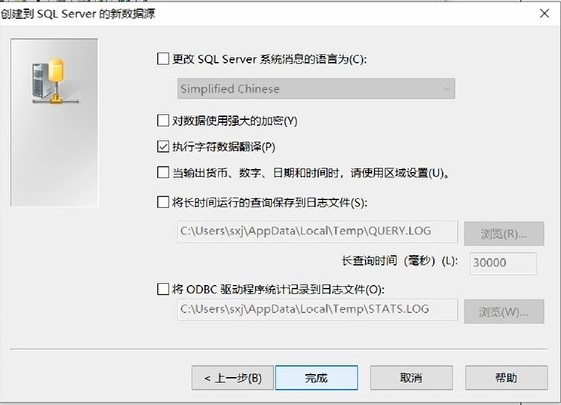

10、到达这一步直接点击完成即可

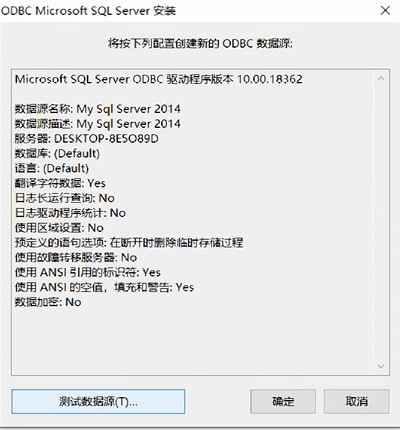

11、弹出测试数据源模态框 ?点击测试数据源 出现测试成功！即可点击确认

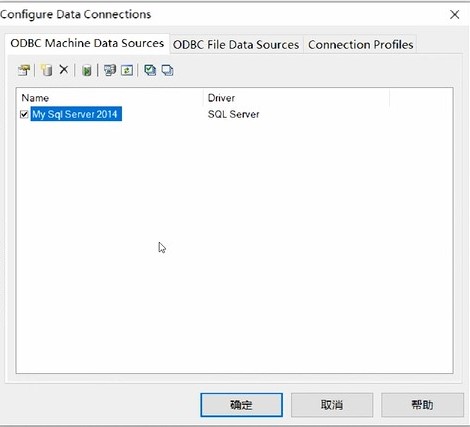

12、数据出现 ?创建成功 ??点击确定

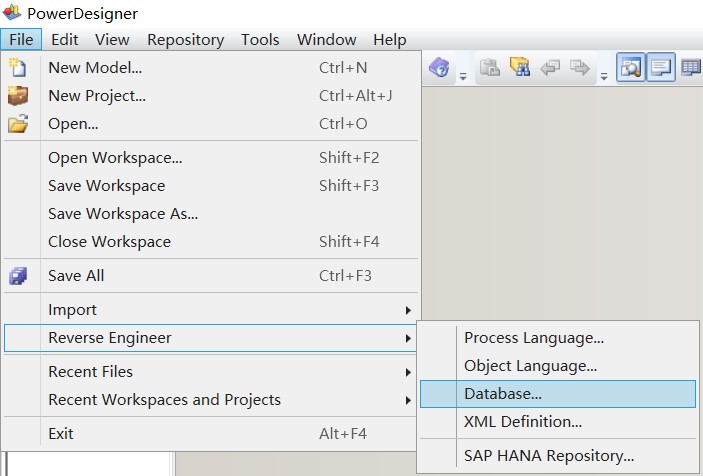

13、点击主界面的File? 选择Reverse Enginner? 选择 Database

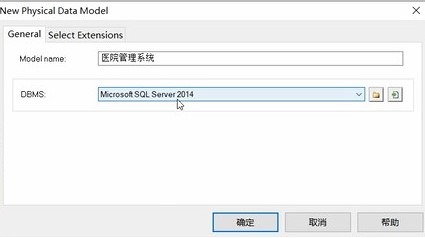

14、选择Model name （选择自己需要导出的数据库名称） ?

DBMS 选择 ?Microsoft SQL Server 2014

点击确定

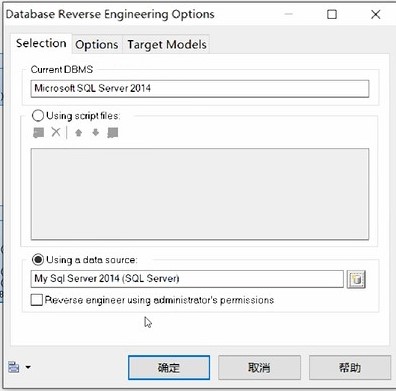

15、 出现新弹框 ??选中Selection? 选择第二项 Using a data source ???点击图标出现弹框

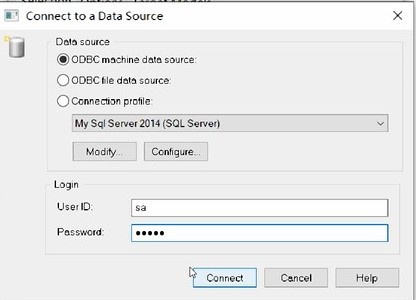

16、选择第一项ODBC machine data source ??下面下拉框选择自己前面命名的数据库名称

最下方UserID? Password? 填写自己的ID及密码 ??点击Connect

??

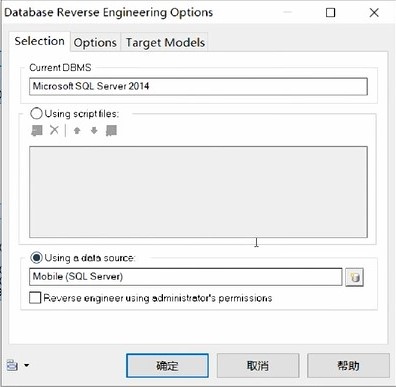

17、正常返回原框 ?证明连接成功 ??下方出现自己命名数据库名称 ???点击确定

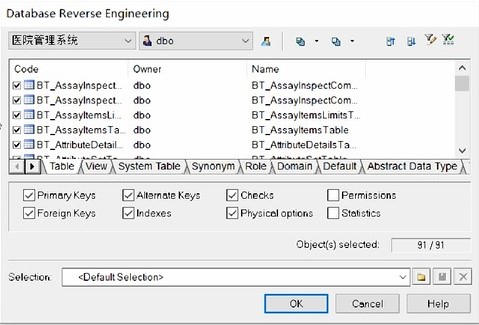

18、出现新弹框 ??选择自己需要反向生成的数据库名称 ??点击ok

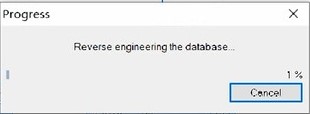

19、出现进度条 ?证明导入成功 ?等待进度条完成即可

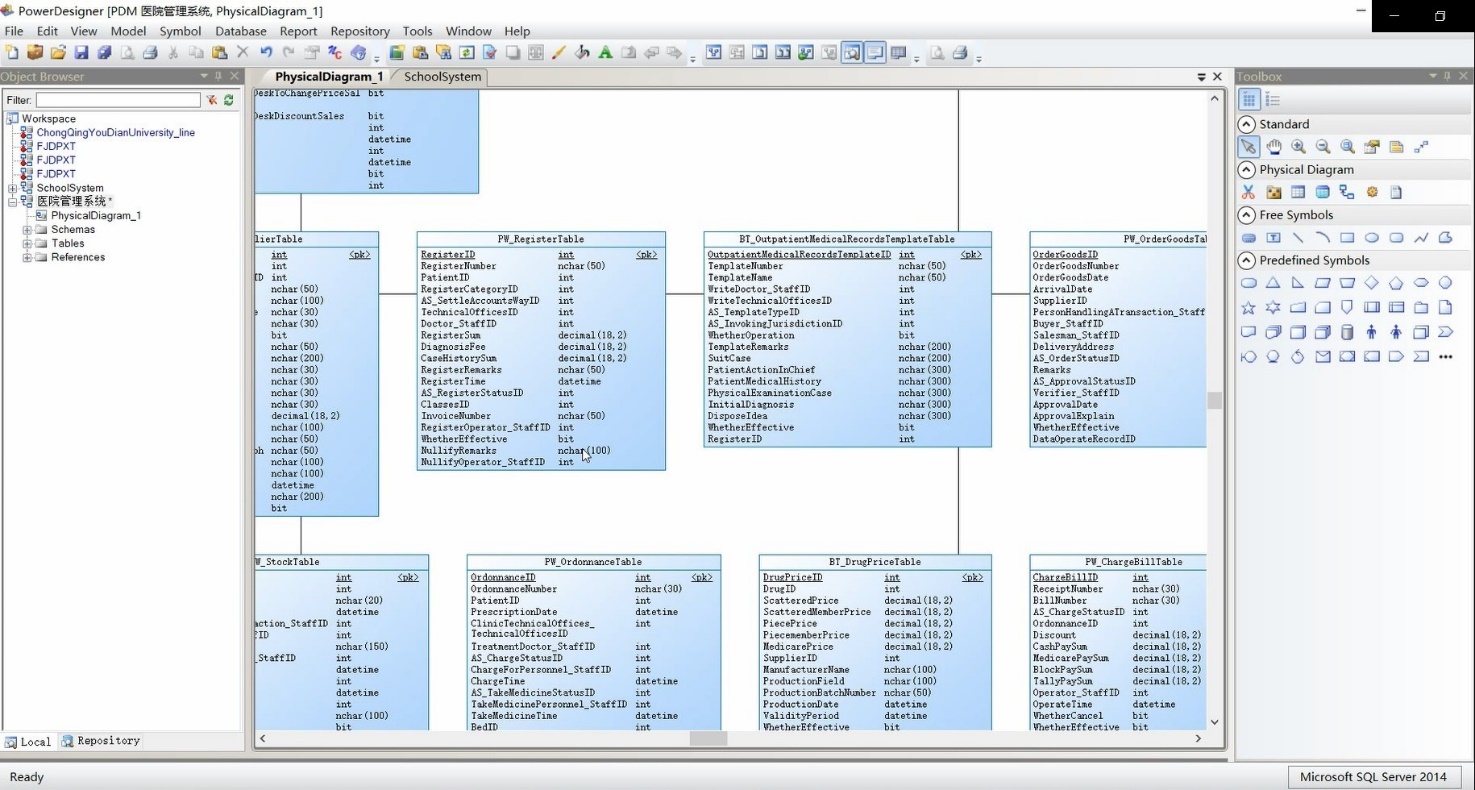

20、反向导入表成功

注意：返回的表格只是根据数据库把基本的表结构返回 ?没有关系 没有翻译 ?基本都是英文

?
