TouchGFX如何校准电阻触摸屏

1. 摘要

本文档主要介绍，如何在TouchGFX框架下，实现电阻式触摸屏的校准。分两种方法介绍，三点校准和四点校准。以800*480电阻屏为例。

2. 准备工作

可以正常运行的TouchGFX工程

电阻触摸屏

3. 校准添加

电阻式触摸屏在实际应用中必须进行校准，而校准有多种方法，一种是使用TouchGFX自带的触摸屏校准，内置三点式校准，另一种就是我们自己实现校准。首先先来看使用TouchGFX自带的校准。

3.1 内置校准

TouchGFX 包含了一个三点式的校准，使用时需要包含相应头文件。如下图蓝色底纹选中的 头文件TouchCalibration.hpp

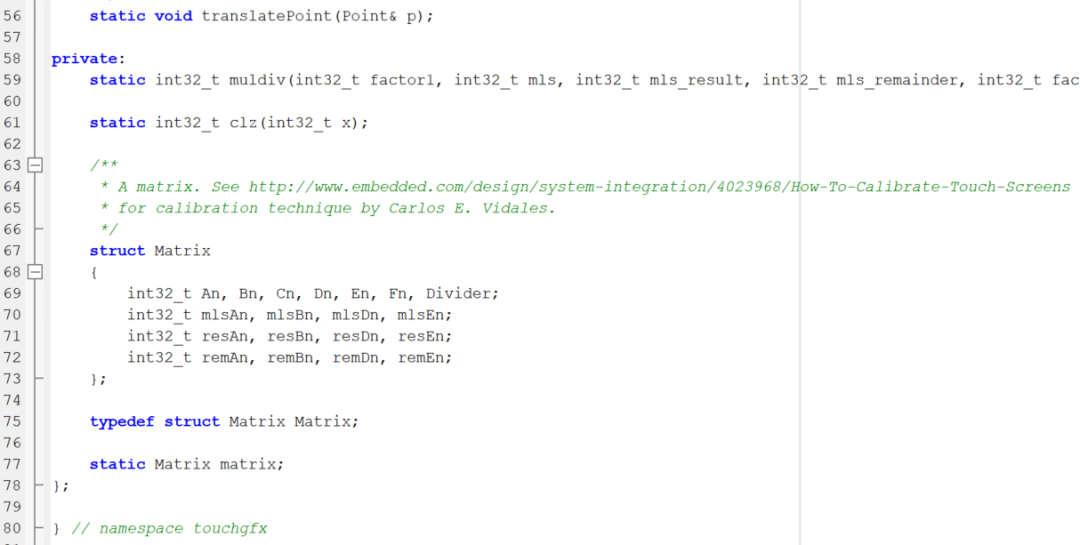

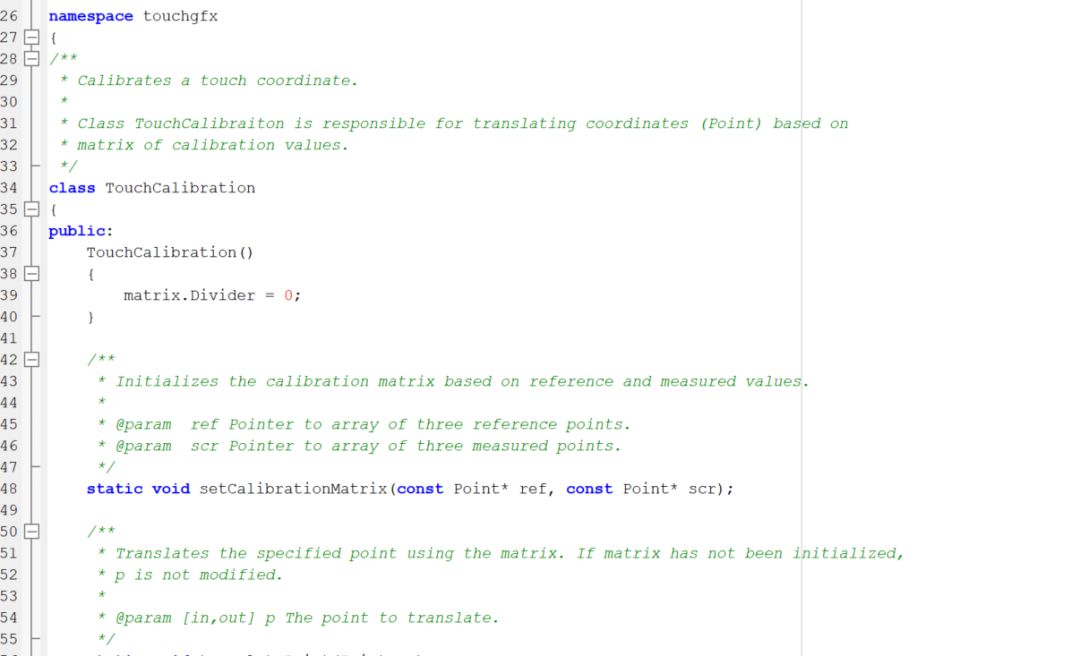

文件中定义了一个校准的类，

具体的算法原理可以参考由Carlos E. Vidales. 写的文章。

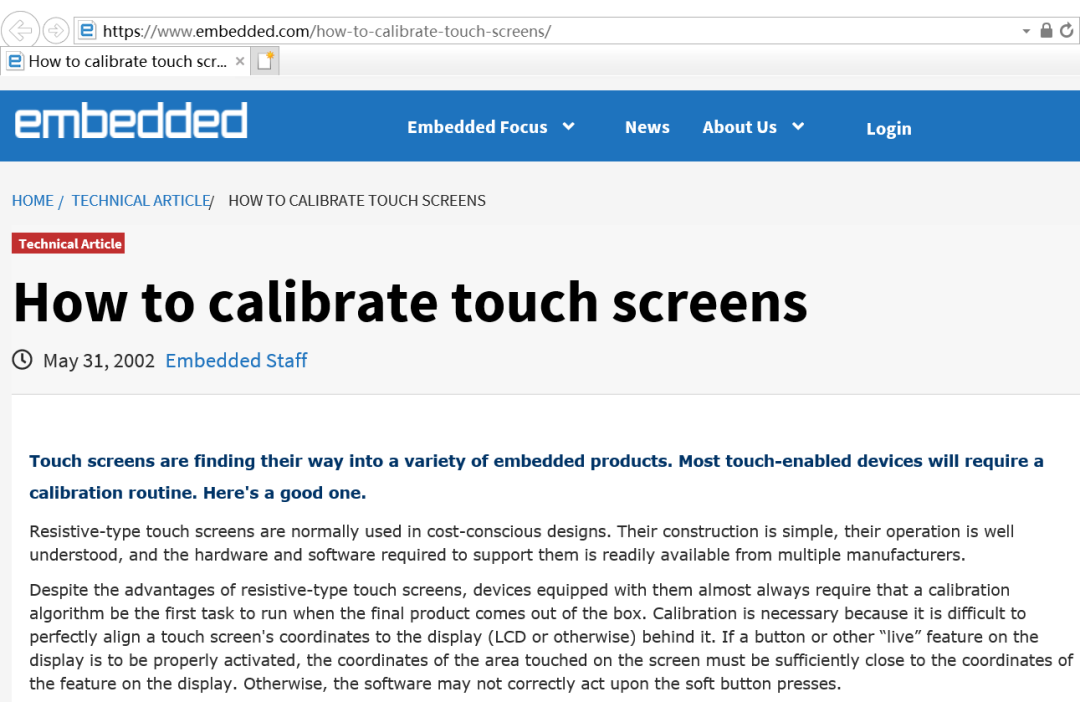

http://www.embedded.com/design/system-integration/4023968/How-To-Calibrate-Touch-Screens

? ?

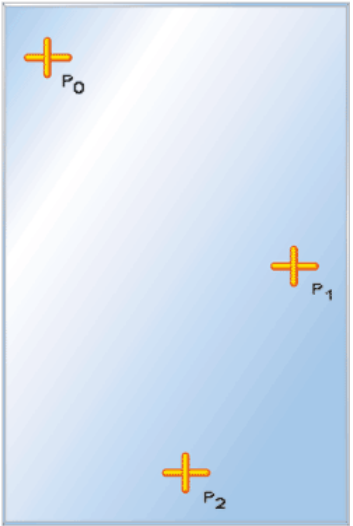

从电阻触摸屏的结构到算法都进行了讲解，采用下图三点实现触摸屏的校准。

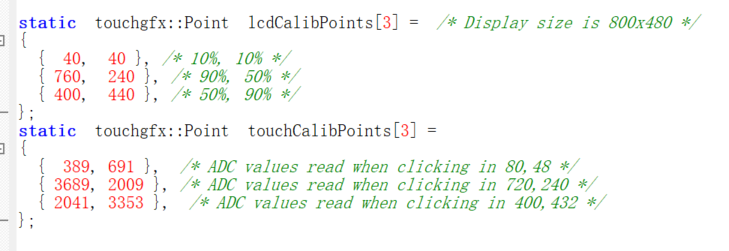

在实际应用中，我们除了包含相应头文件，还要获取三点的触摸值，也就是ADC值，和参考点的坐标带入算法中。

? ? 在触摸初始化中添加

就可以了，TouchGFX会自动将触摸值转换为坐标值通过函数

bool STM32TouchController::sampleTouch(int32_t& x, int32_t& y)。这样就可以实现触摸屏的操作了，

3.2 自己实现校准

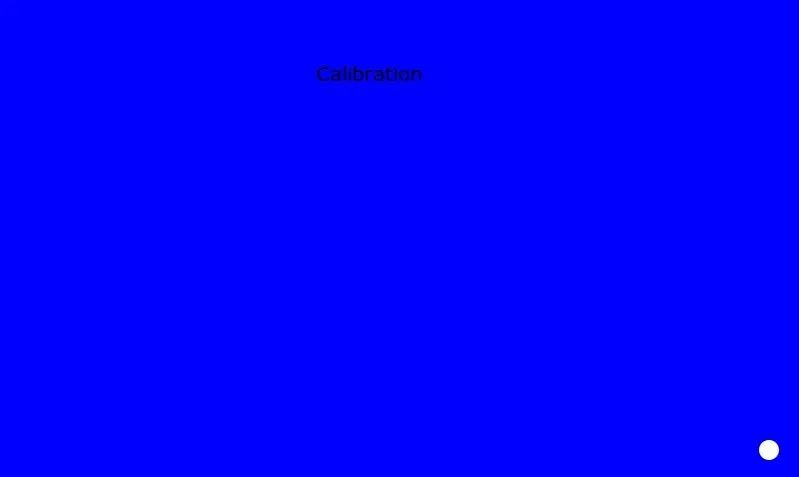

自己实现校准，我们采用4点校准方法，移植之前我们在emwin工程中使用的校准方法，依次在屏幕上四个角画圆，等待触摸，获取ADC值。按照TouchGFX用户代码层的架构，

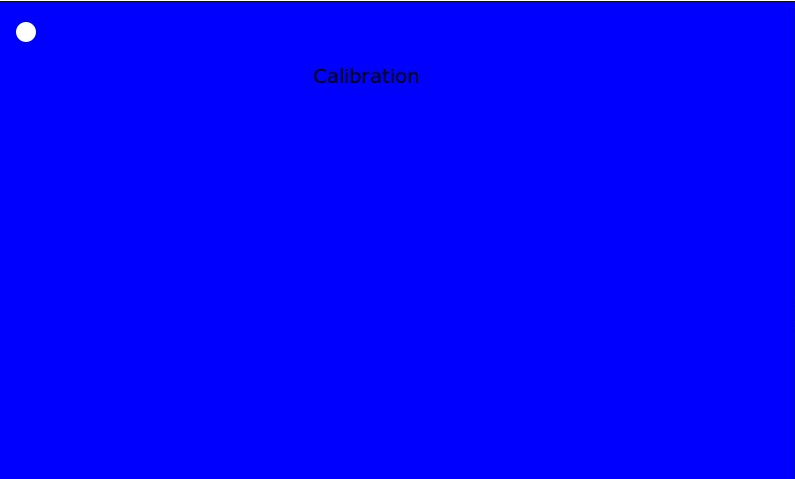

在参考点（20,20）画圆，等待触摸，记录ADC值

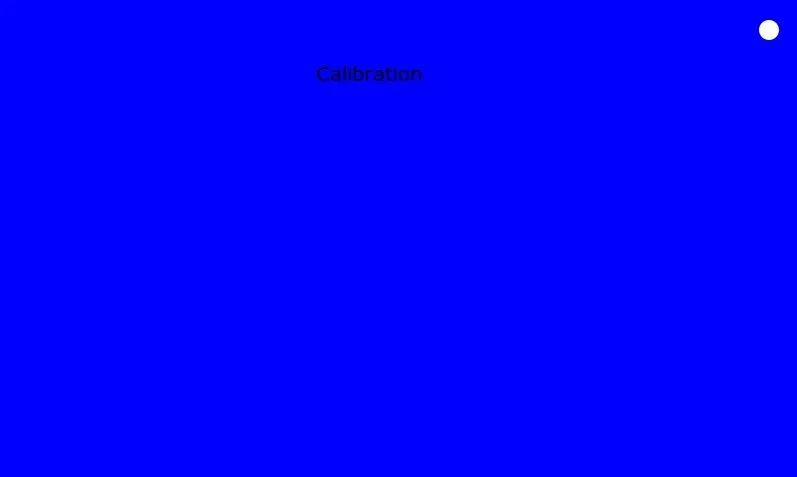

在参考点（760，20）画圆，等待触摸，记录ADC值

在参考点（20，440）画圆，等待触摸，记录ADC值

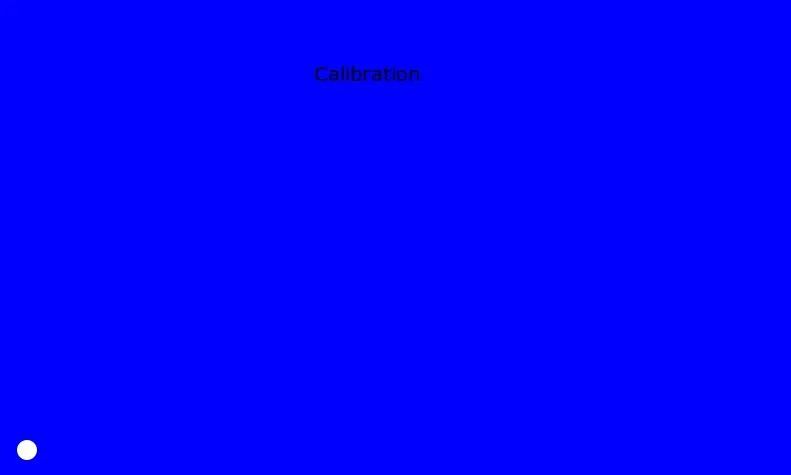

在参考点（760，440）画圆，等待触摸，记录ADC值

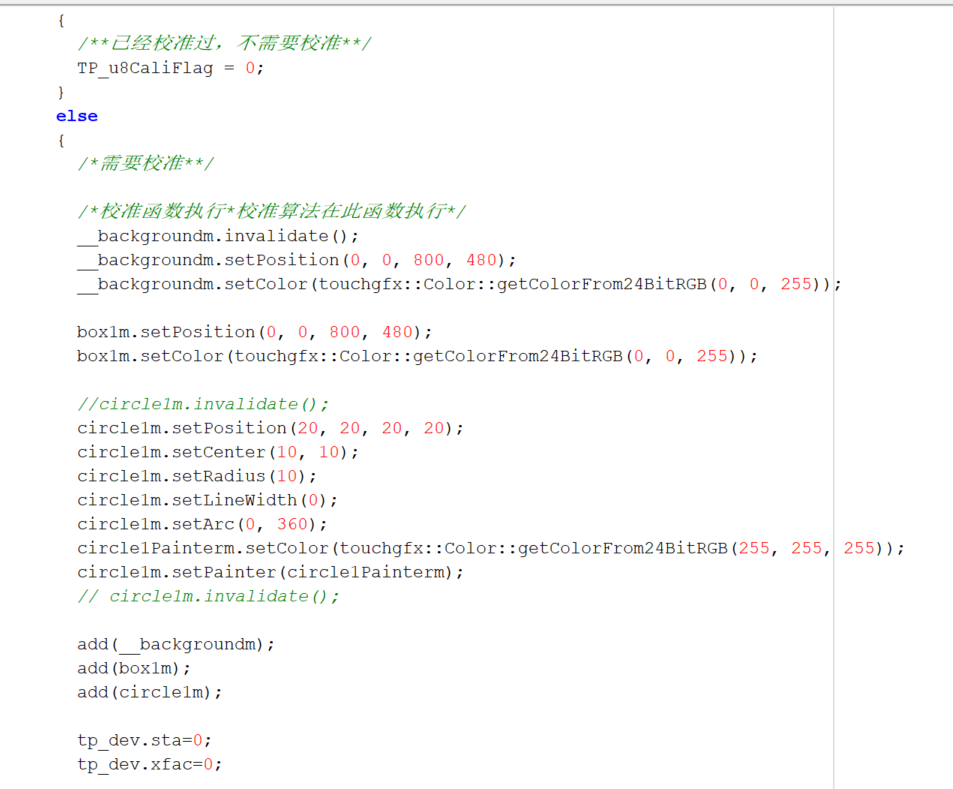

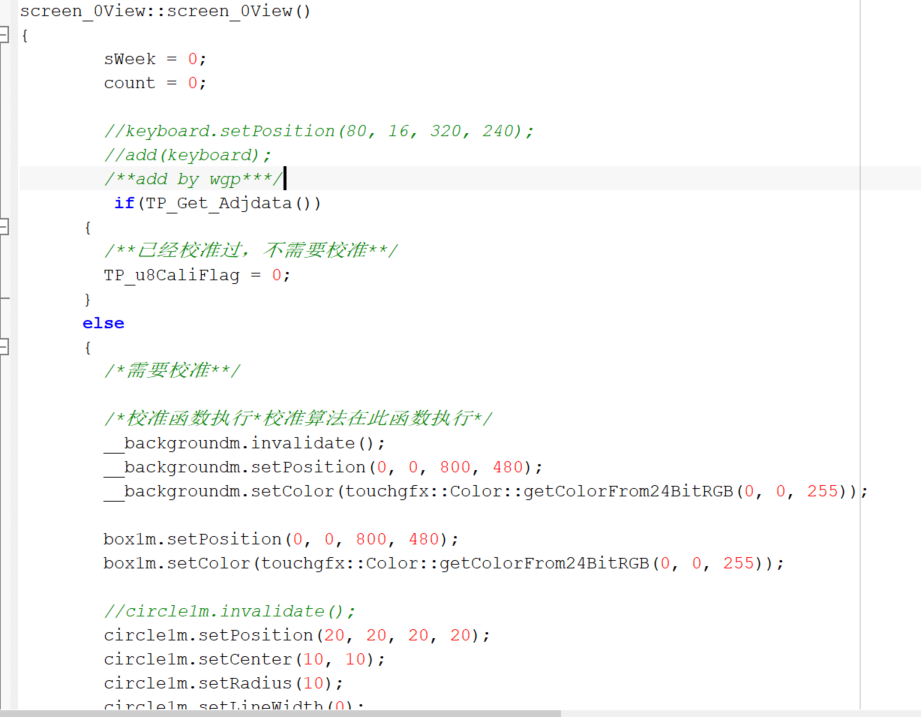

添加代码
