cad旋转网格怎么快速画三维立体的瓶子线条图?

  • 作者: 阿弥陀佛动感光波
  • 来源: 51数据库
  • 2021-09-03

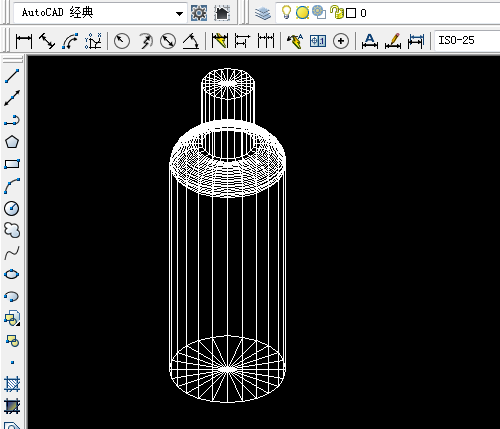

cad中想要绘制一个瓶子,该怎么绘制呢?我们需要用到多段线、直线工具,视图菜单,系统变量surftab1和surftab2进行改数字设置,绘图菜单建模中的旋转网格,下面我们就来看看详细的教程。

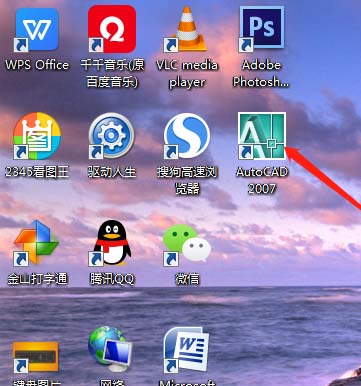

1、双击打开桌面的autocad 2007软件。

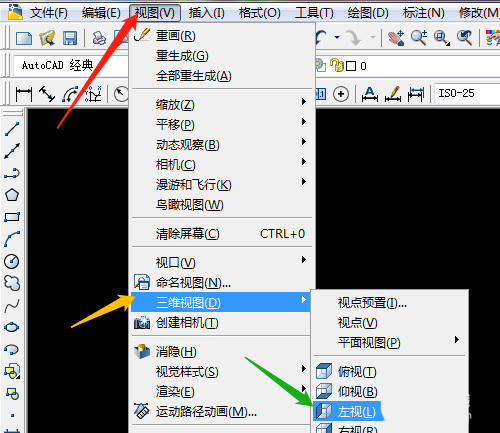

2、视图菜单→三维视图→左视

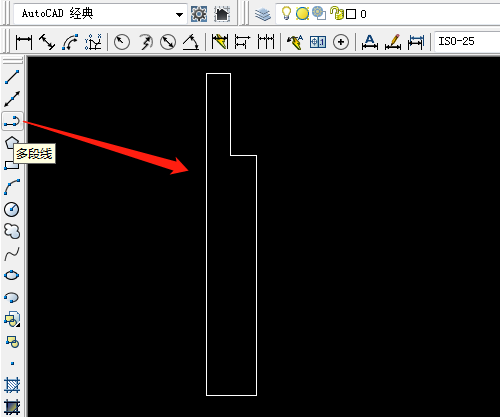

3、用多段线工具绘制一个封闭的图形。

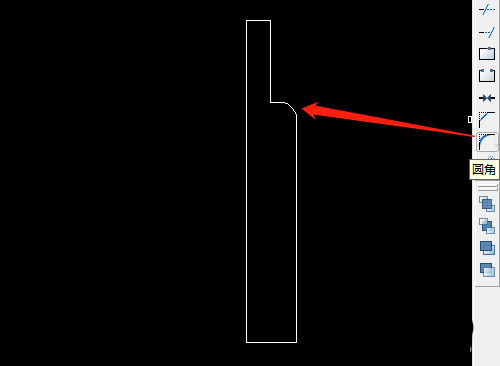

4、选图角工具进行圆角操作,半径大小根据提示输入数字,1-10都有可能。

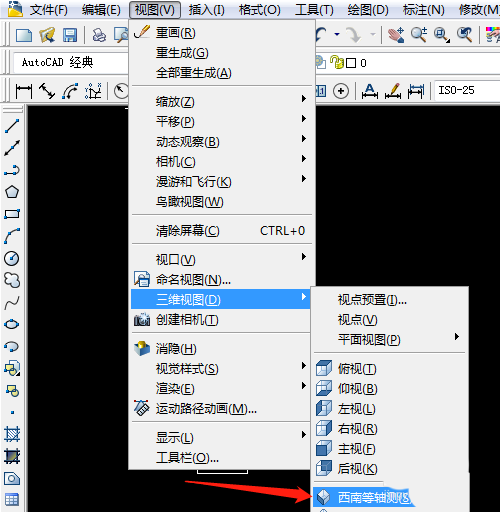

5、视图菜单→三维视图→西南等轴测。

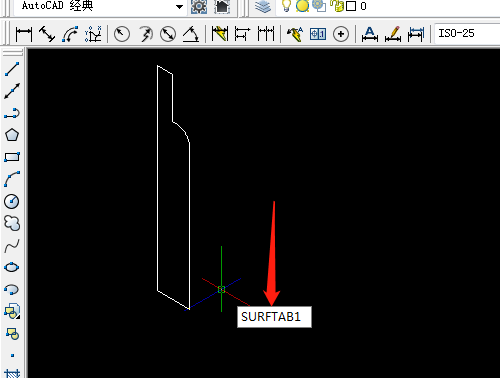

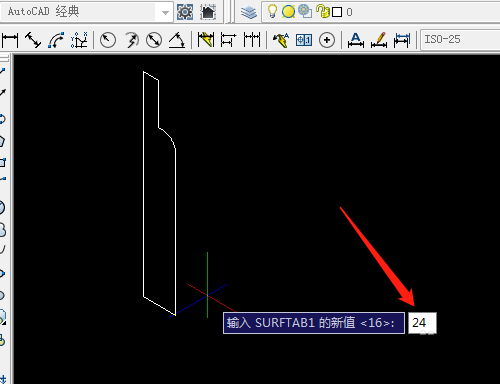

6、输入系统变量surftab1,新值为24,再输入系统变量surftab2,新值为24。

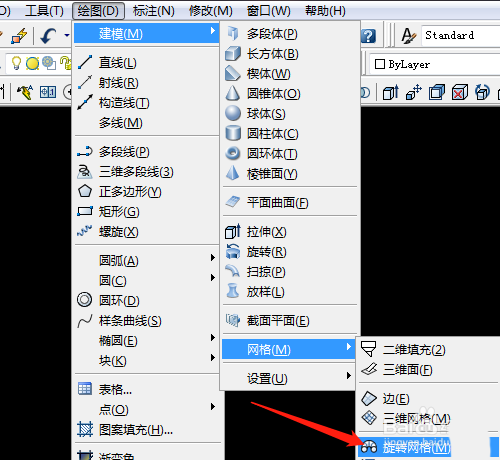

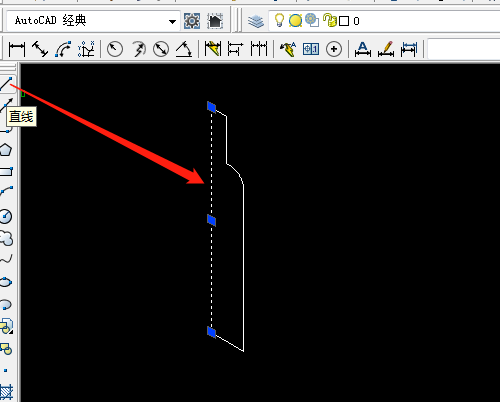

7、选直线工具画出一条垂直直线,绘图菜单→建模→网格→旋转网格

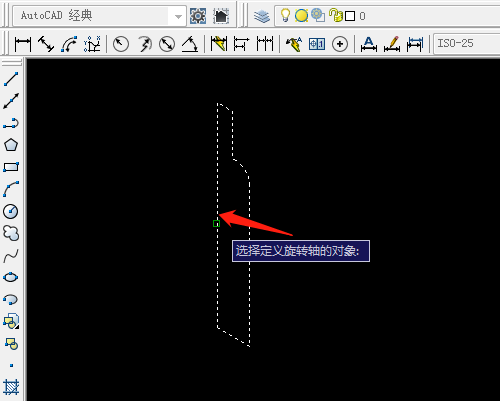

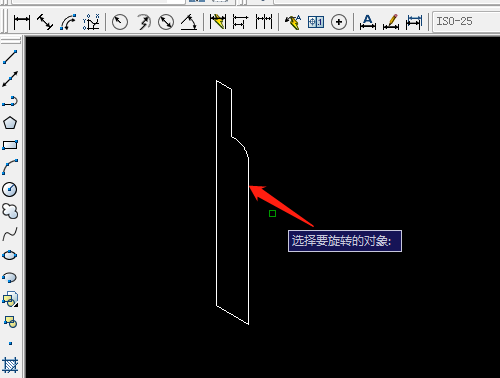

8、选择多段线,再选直线,按空格键确定,再按空格键确定,完成操作。

以上就是cad旋转网格功能的使用方法,希望大家喜欢,请继续关注。
