Zabbix磁盘IO监控

首先在zabbix_agent下定义一个获取磁盘IO信息的脚本：

vim /usr/local/zabbix/etc/zabbix_agentd.conf.d/disk_status.sh

#/bin/sh
Device=$1
DISK=$2
case $DISK in
         rrqm)
            iostat -dxkt 1 2|grep "\b$Device\b"|tail -1|awk '{print $2}'
            ;;
         wrqm)
            iostat -dxkt 1 2|grep "\b$Device\b"|tail -1|awk '{print $3}'
            ;;
          rps)
            iostat -dxkt 1 2|grep "\b$Device\b"|tail -1|awk '{print $4}'
            ;;
          wps)
            iostat -dxkt 1 2|grep "\b$Device\b" |tail -1|awk '{print $5}'
            ;;
        rKBps)
            iostat -dxkt 1 2|grep "\b$Device\b" |tail -1|awk '{print $6}'
            ;;
        wKBps)
            iostat -dxkt 1 2|grep "\b$Device\b" |tail -1|awk '{print $7}'
            ;;
        avgrq-sz)
            iostat -dxkt 1 2|grep "\b$Device\b" |tail -1|awk '{print $8}'
            ;;
        avgqu-sz)
            iostat -dxkt 1 2|grep "\b$Device\b" |tail -1|awk '{print $9}'
            ;;
        await)
            iostat -dxkt 1 2|grep "\b$Device\b" |tail -1|awk '{print $10}'
            ;;
        svctm)
            iostat -dxkt 1 2|grep "\b$Device\b" |tail -1|awk '{print $11}'
            ;;
         util)
            iostat -dxkt |grep "\b$Device\b" |tail -1|awk '{print $12}'
            ;;
esac

配置介绍：
rrqm/s： 每秒进行merge的读操作数目，即rmerge/s
wrqm/s： 每秒进行merge的写操作数目，即wmerge/s
r/s: 每秒完成的读IO设备次数, rio/s
w/s: 每秒完成的写IO设备次数, wio/s
rkB/s: 每秒读K字节数,KB/s
wkB/s: 每秒写K字节数，KB/s
avgrq-sz：平均每次设备IO操作的数据大小
avgqu-sz: 平均每次设备IO队列长度
Await: 平均每次设备IO操作的等待时间，ms
Svctm: 平均每次设备IO操作的服务时间,ms
%util：一秒中有百分之多少的时间用于 I/O，即被消耗的CPU百分比
如果%util接近100%，说明产生的I/O请求太多，I/O系统已经满负荷
idle小于70% IO压力就较大了，一般读取速度有较多的wait。

定义一个获取磁盘磁盘名字的脚本：

vim /usr/local/zabbix/etc/zabbix_agentd.conf.d/disk_discovery.sh

#!/bin/bash
diskarray=(`cat /proc/diskstats |grep -E "\bsd[a-z]\b|\bxvd[a-z]\b|\bvd[a-z]\b"|awk '{print $3}'|sort|uniq  2>/dev/null`)
length=${#diskarray[@]}
printf "{\n"
printf  '\t'"\"data\":["
for ((i=0;i<$length;i++))
do
        printf '\n\t\t{'
        printf "\"{#DISK_NAME}\":\"${diskarray[$i]}\"}"
        if [ $i -lt $[$length-1] ];then
                printf ','
        fi
done
printf  "\n\t]\n"
printf "}\n"

添加userparameter配置文件：

vim /usr/local/zabbix/etc/zabbix_agentd.conf.d/disk_status.conf

UnsafeUserParameters=1
UserParameter=disk.discovery[*],/usr/local/zabbix/etc/zabbix_agentd.conf.d/disk_discovery.sh
UserParameter=disk.status[*],/usr/local/zabbix/etc/zabbix_agentd.conf.d/disk_status.sh $1 $2

zabbix_agentd.conf 添加 配置文件

Include=/usr/local/zabbix/etc/zabbix_agentd.conf.d/*.conf

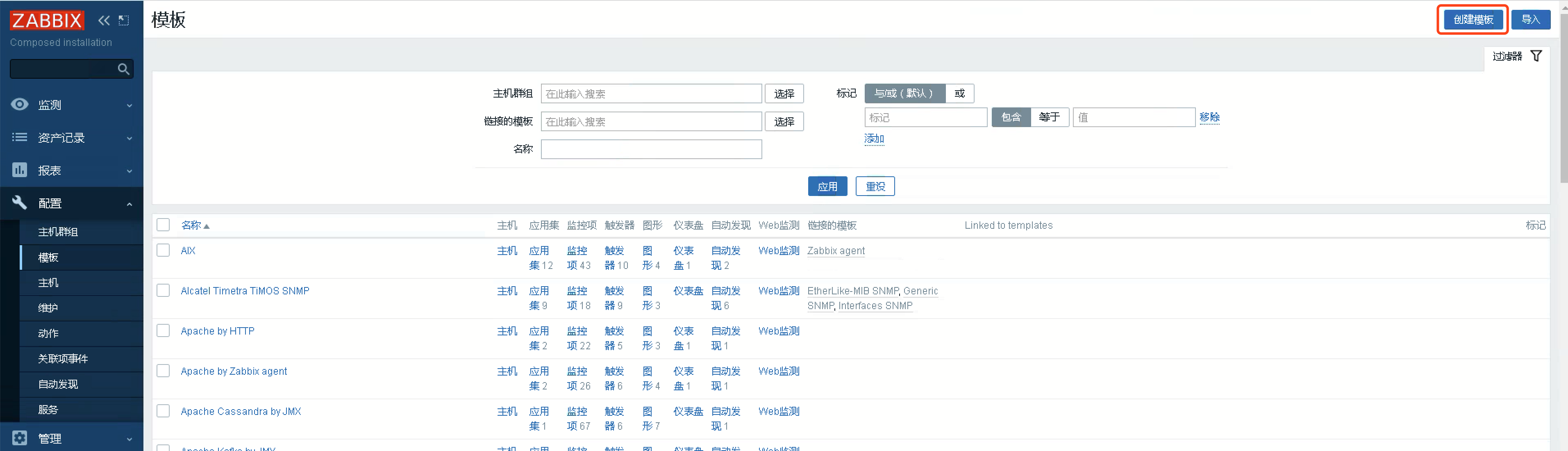

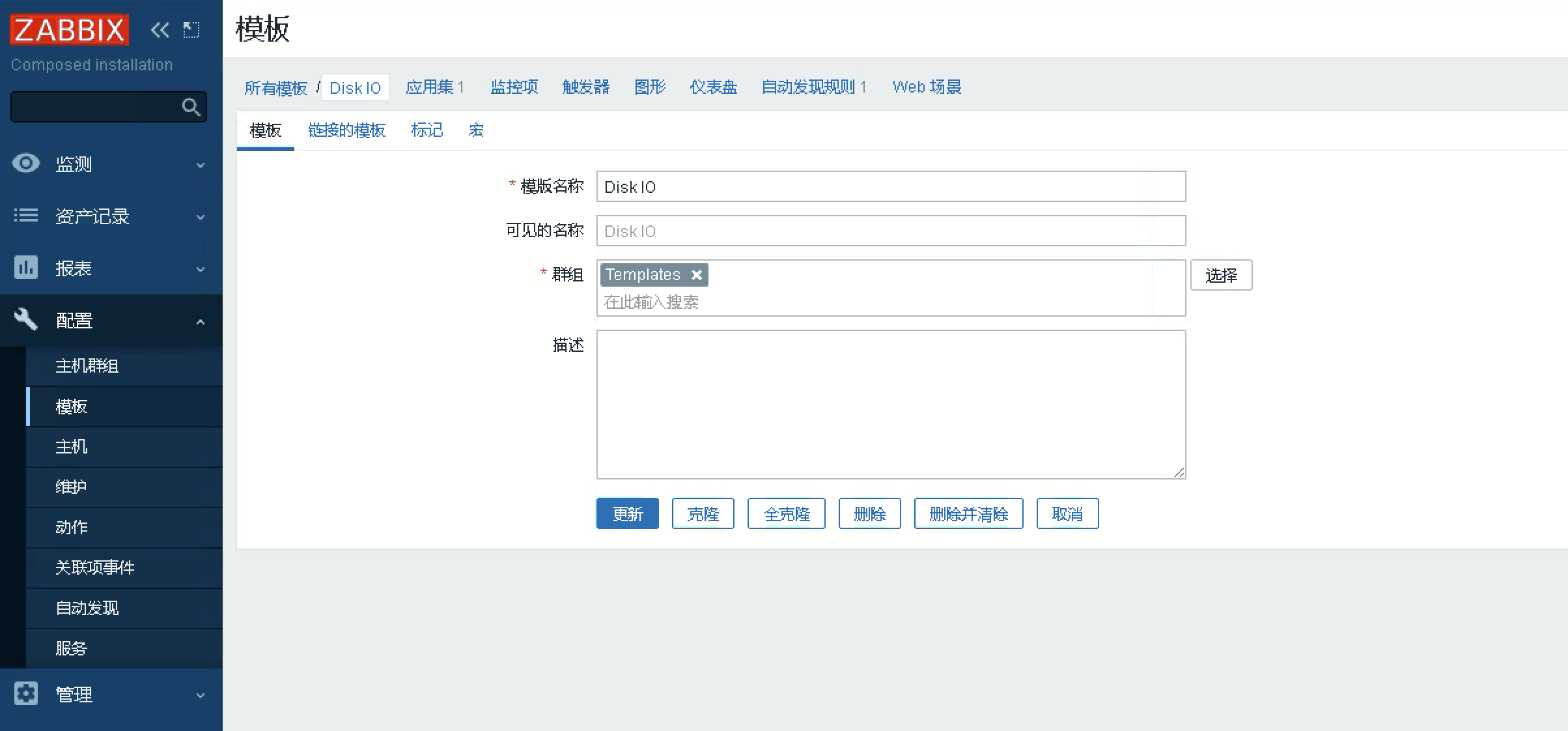

Zabbix web界面创建模板

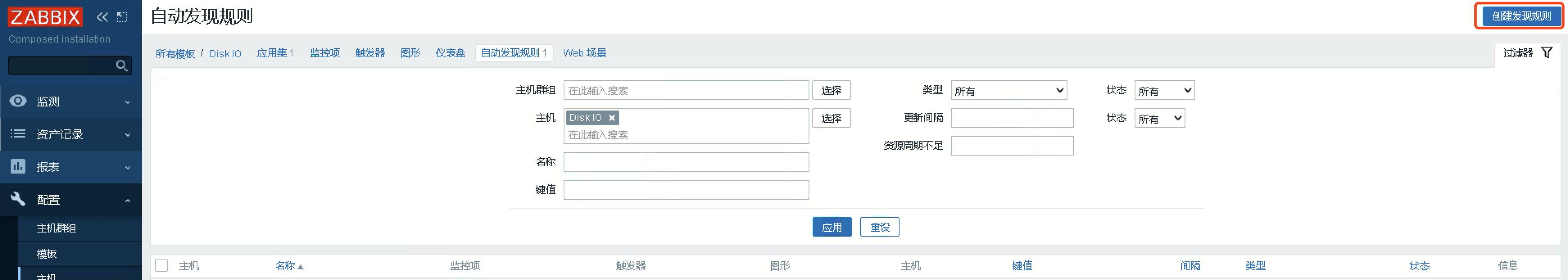

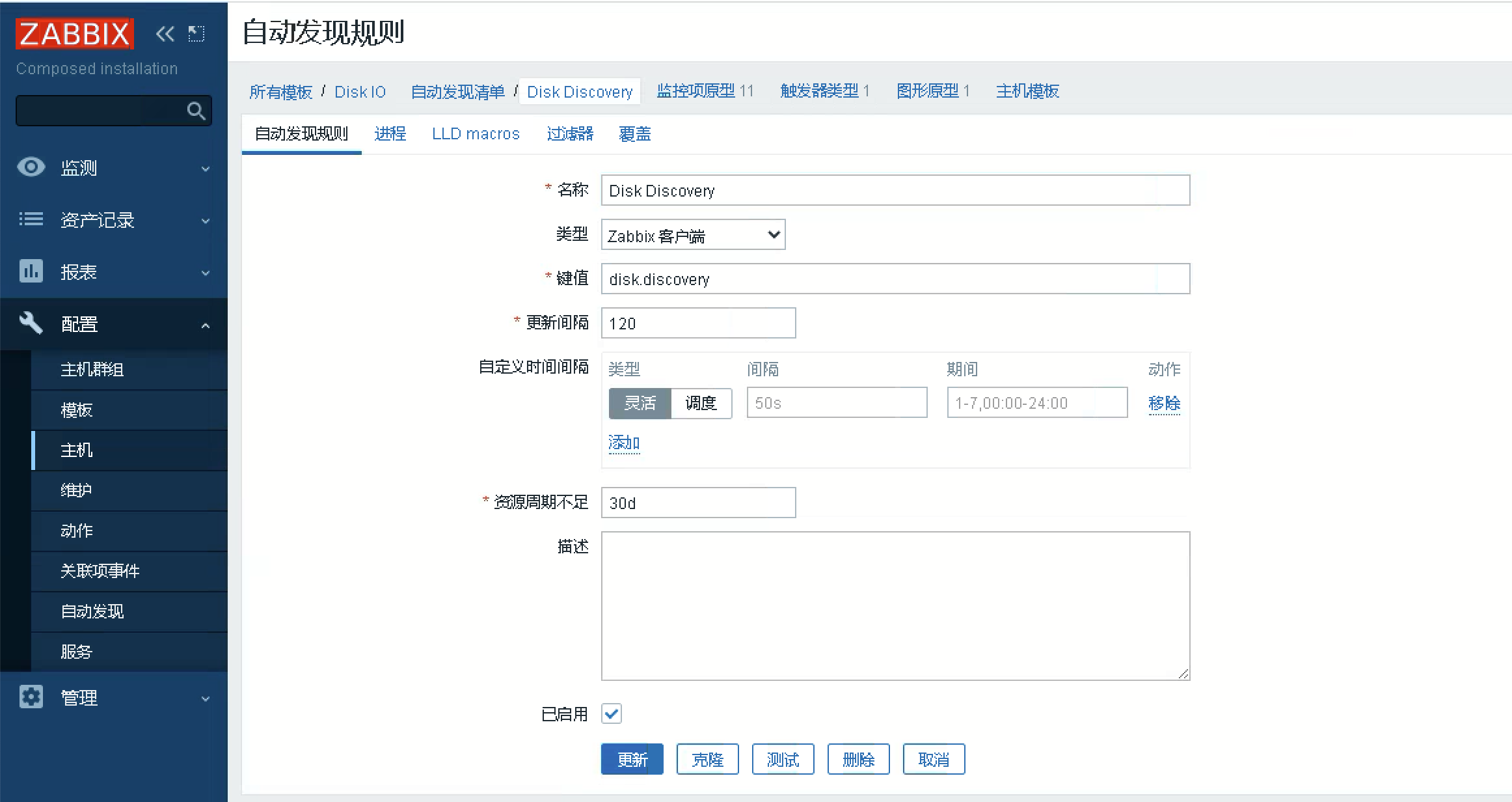

创建自动发现规则

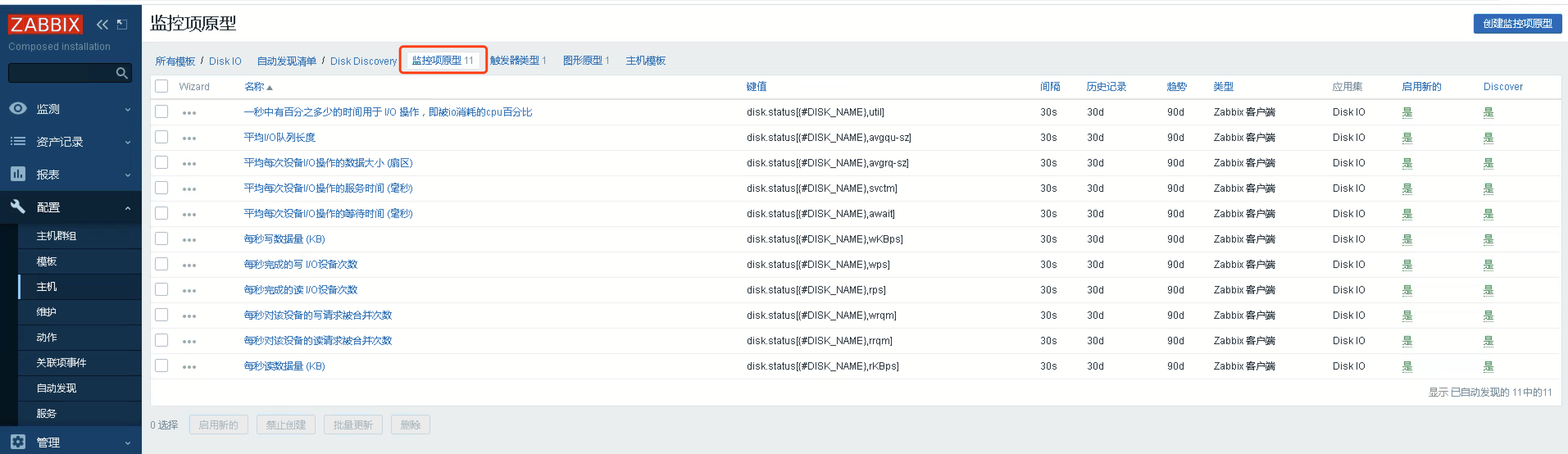

创建监控项原型

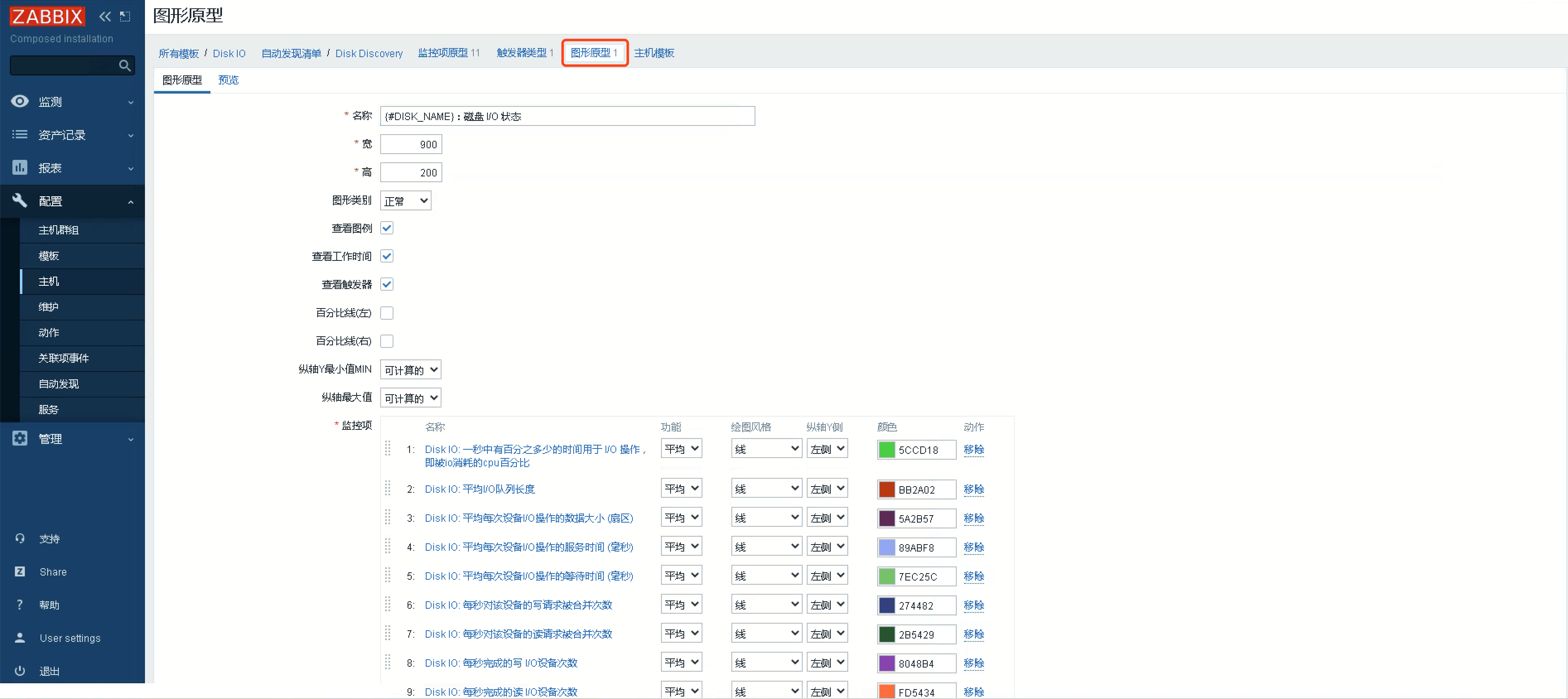

创建图形原型，再将刚刚创建的监控项原型添加到图形原型中

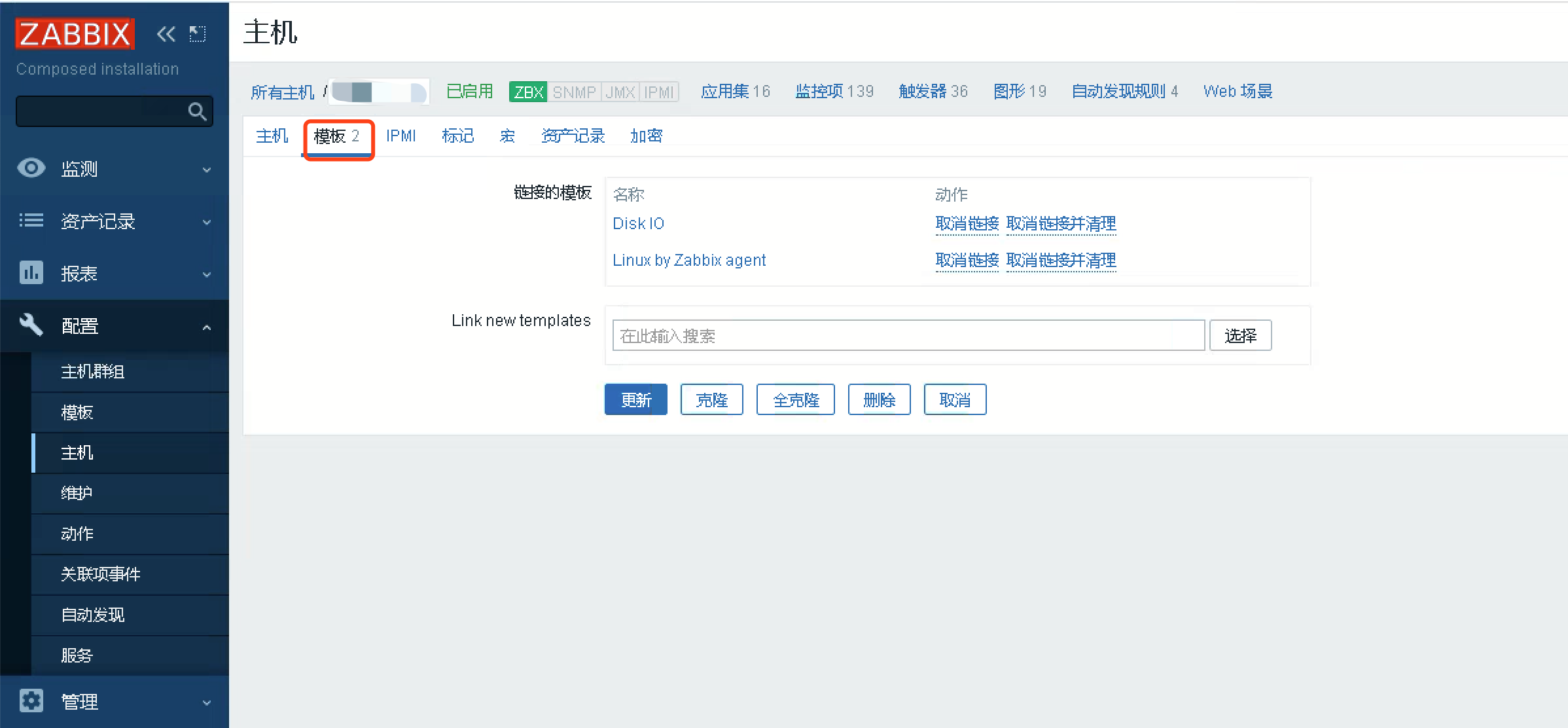

最后再将模板链接至主机

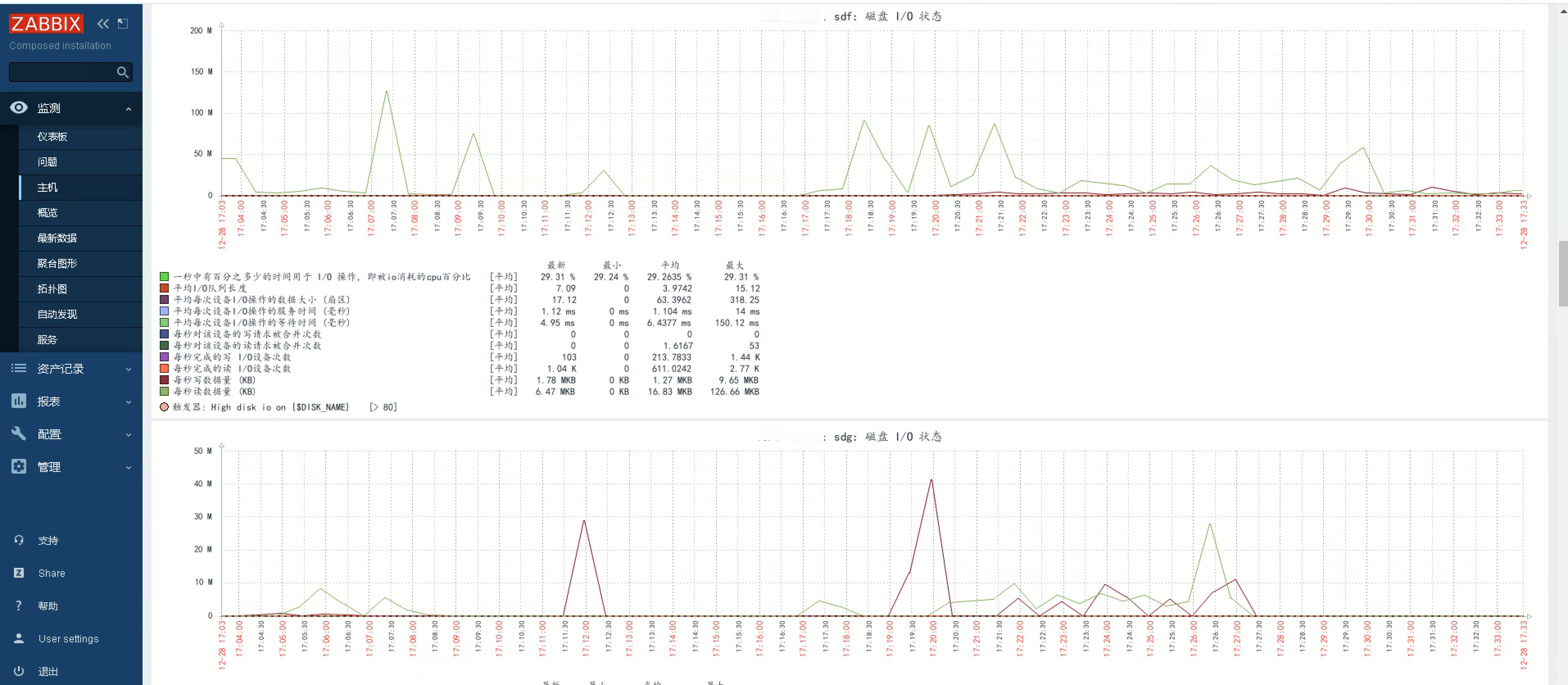

查看图形

iostat ，将对系统的磁盘操作活动进行监视

1、%iowait<20 为好，=35为坏，>=50为糟糕，如果%iowait的值过高，表示硬盘存在I/O瓶颈。（%iowait：CPU等待输入输出完成时间的百分比）

2、若%idle值高，表示CPU较空闲，如果%idle值高但系统响应慢时，有可能是CPU等待分配内 存，此时应加大内存容量。%idle值如果持续低于10，那么系统的CPU处理能力相对较低，表明系统中最需要解决的资源是CPU。（%idle：CPU空闲时间百分比）

3、命令：iostat -d -x -k 1 1

4、如果 %util 接近 100%，说明产生的I/O请求太多，I/O系统已经满负荷，该磁盘可能存在瓶颈。（%util: 一秒中有百分之多少的时间用于 I/O 操作，即被io消耗的cpu百分比）%idle小于70% IO压力就较大了，一般读取速度有较多的wait。

5、可以结合vmstat 查看查看b参数(等待资源的进程数)和wa参数(IO等待所占用的CPU时间的百分比，高过30%时IO压力高)。

6、avgqu-sz 也是个做 IO 调优时需要注意的地方，这个就是直接每次操作的数据的大小，如果次数多，但数据拿的小的话，其实 IO 也会很小。如 果数据拿的大，才IO 的数据会高。也可以通过 avgqu-sz × ( r/s or w/s ) = rsec/s or wsec/s。也就是 讲，读定速度是这个来决定的。（avgqu-sz: 平均I/O队列长度。）、(r/s: 每秒完成的读 I/O 设备次数。即 rio/s)、(w/s: 每秒完成的写 I/O 设备次数。即 wio/s)

7、如果 svctm 比较接 近 await，说明 I/O 几乎没有等待时间；如果 await 远大于 svctm，说明I/O 队列太长，io响应太慢，则需要进行必要优化。如 果avgqu-sz比较大，也表示有大量io在等待。

其中的svctm一项，反应了磁盘的负载情况，如果该项大于15ms，并且util%接近100%，那就说明，磁盘现在是整个系统性能的瓶颈

await: 平均每次设备I/O操作的等待时间 (毫秒)。

svctm: 平均每次设备I/O操作的服务时间 (毫秒)。

最后提供所有脚本下载：zabbix io template
