Android贝塞尔曲线实现填充不规则图形并随手指运动

作者: 迎风尿十里
来源: 51数据库
2021-11-22

贝塞尔曲线：

贝塞尔曲线于1962，由法国工程师皮埃尔·贝塞尔所广泛发表，他运用贝塞尔曲线来为汽车的主体进行设计。贝塞尔曲线最初由 paul de casteljau 于 1959 年运用 de casteljau 演算法开发，以稳定数值的方法求出贝兹曲线。贝塞尔曲线主要用于二维图形应用程序中的数学曲线，曲线由起始点，终止点（也称锚点）和控制点组成，通过调整控制点，贝塞尔曲线的形状会发生变化。

在此举一个例子，实现贝塞尔曲线，基于以下场景：

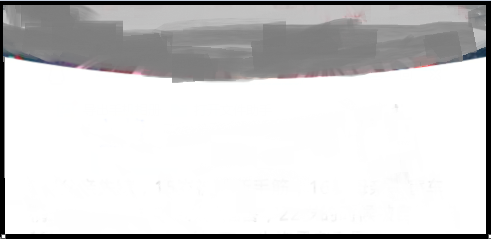

上面的图片，我们可以见到一个白色的区域，边缘为弧形，这条弧线便是我们用贝塞尔曲线画出来的，然后我们要实现随着手指的上滑，弧线慢慢变直线，往下滑再慢慢变弧线。

1、首先我们自定义一个view，然后画出贝塞尔曲线，想画出贝塞尔曲线，要设置它的起点，终点，和控制点。

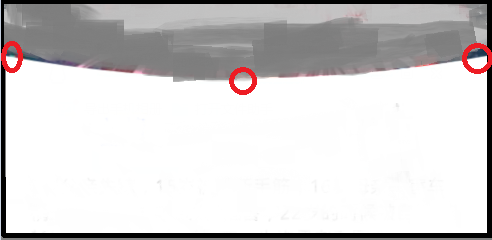

以下红色区域分别为我们设置的起点，控制点，终点。

初始化画笔以及各点如下：

private paint mpaint;
private int centerx, centery;

private pointf start, end, control;

mpaint = new paint();
mpaint.setcolor(color.white);
mpaint.setstyle(paint.style.fill);
mpaint.setantialias(true);

//起点
start = new pointf(0, 0);
//终点
end = new pointf(0, 0);
//控制点
control = new pointf(0, 0);

2、给控制点赋值：

@override
 protected void onsizechanged(int w, int h, int oldw, int oldh) {
  super.onsizechanged(w, h, oldw, oldh);

  centerx = w / 2;
  centery = h / 2;

  // 初始化数据点和各点的位置
  start.x = 0;
  start.y = 0;
  end.x = w;
  end.y = 0;
  control.x = centerx;
  control.y = centery;
 }

控制点为中点。

3、把贝塞尔曲线下方的图形填充为白色：

 @override
 protected void ondraw(canvas canvas) {
  super.ondraw(canvas);
  path path = new path();

  path.moveto(start.x, start.y);
  path.quadto(control.x, control.y, end.x, end.y);
  //上面这两句就画出了贝塞尔曲线了
  path.lineto(end.x, 40);
  path.lineto(0, 40);
  path.close();
  //填充图形
  canvas.drawpath(path, mpaint);
 }

上面便把贝塞尔曲线下方的填充为白色了，高度40。

那么，我们怎么去让该曲线变动呢，慢慢变直线，慢慢变弧线，下方一直是填充满白色。其实很简单，只要我们手指在移动的时候去获取移动的距离，然后控制贝塞尔曲线的控制点变化就可以了。

即：

control.y = centery + 手指移动的距离;

invalidate(),

记得通知曲线重绘。

以上就是本文的全部内容，希望对大家的学习有所帮助，也希望大家多多支持。
