CAD怎么快速统计图纸中一个图形的数量?
- 作者: 幽默搞笑君
- 来源: 51数据库
- 2021-07-08
用cad绘制的图形中，怎么快速的计算这个图形的数量呢？

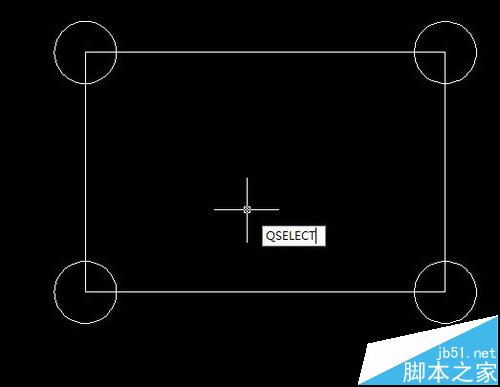

1、在打开的cad图纸中，输入命令“qselect”

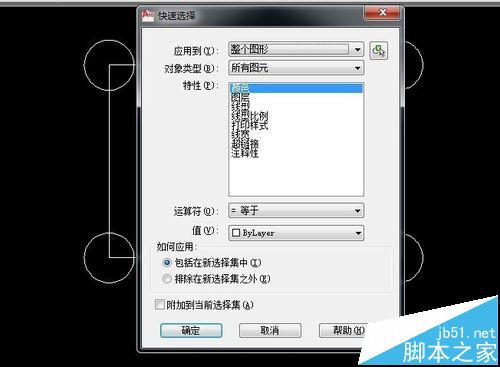

2、按空格键，显示“快速选择”窗口，

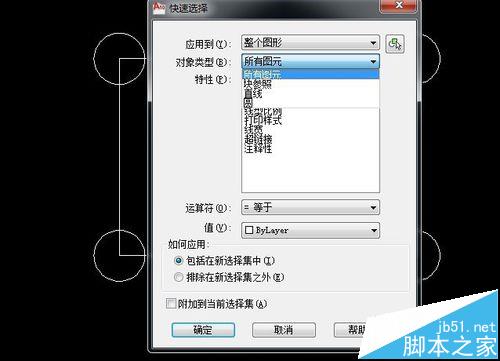

3、选择对应的对象类型，这里现在“所有图元”。

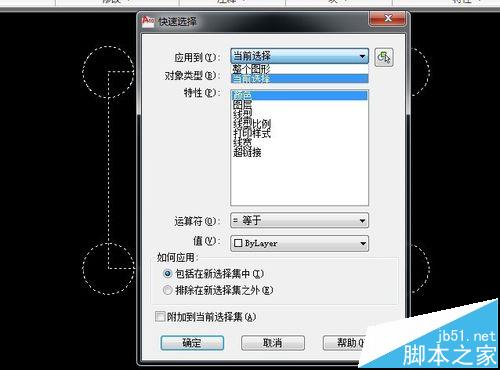

4、选择搜索范围，这里选择已知的图形，应用到“当前选择”。

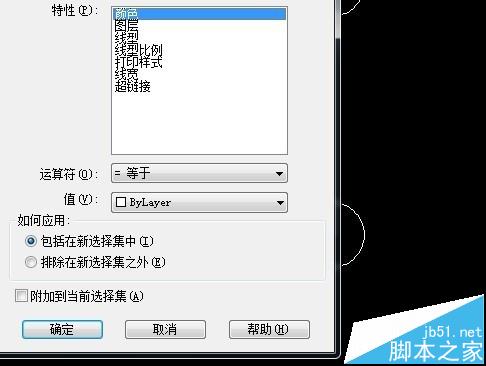

5、选择特性，有颜色、图层、线宽、线性比例等等。

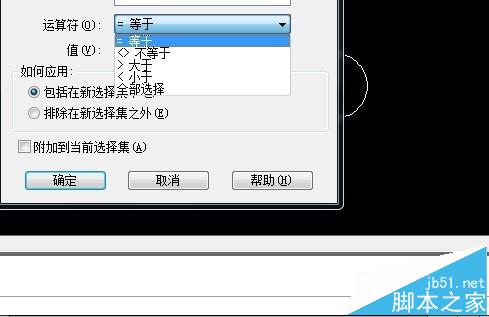

6、选择运算符，有等于、不等于、大于、小于、全选五种。

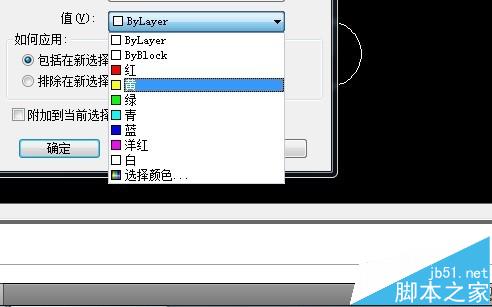

7、选择特性对应的值，每个特性对应的值不一样。

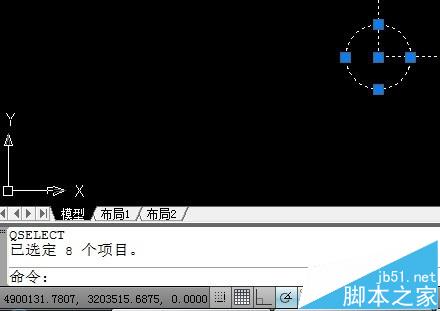

8、点“确定”，在命令栏中就可以显示对象的数量了。
