3ds MAX石墨工具制作一个漂亮的金属镂空花瓶建模
- 作者: 爱一万年够不够
- 来源: 51数据库
- 2021-08-20
相信大家都不陌生，在max2010以后的版本加了一个石墨工具，是一个很强大的工具，为很多人建模带来了很大方便，之前我们也有教程介绍过这个工具，下面我以一个镂空花瓶为例为大家介绍一下另外其他方面的应用，这种方法还可以用于制作室内花格，不规则的文化墙等等，非常方便。

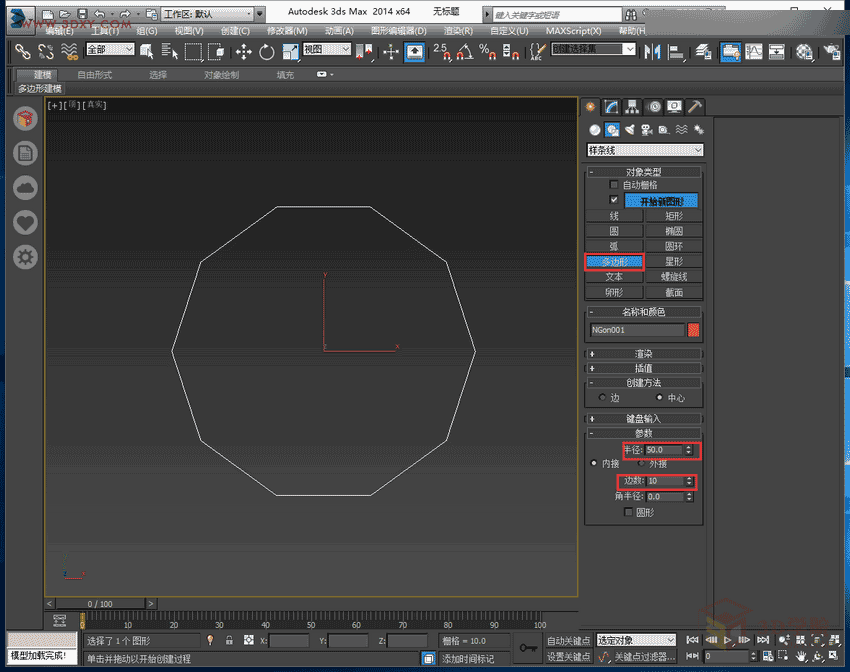

1，首先，在顶视图建一个多边形，半径50mm，边数10。

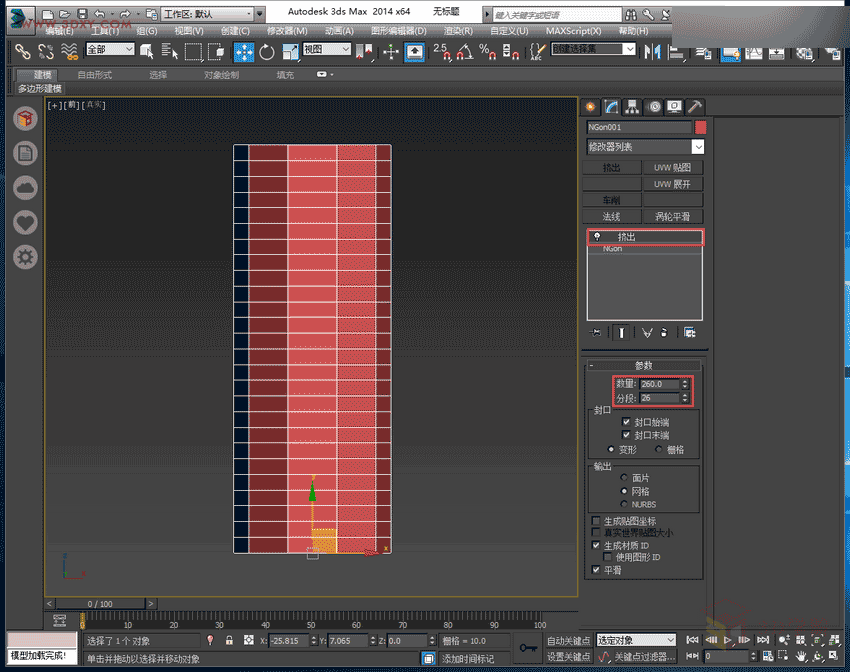

2，利用挤出命令，挤出260mm，分段26。

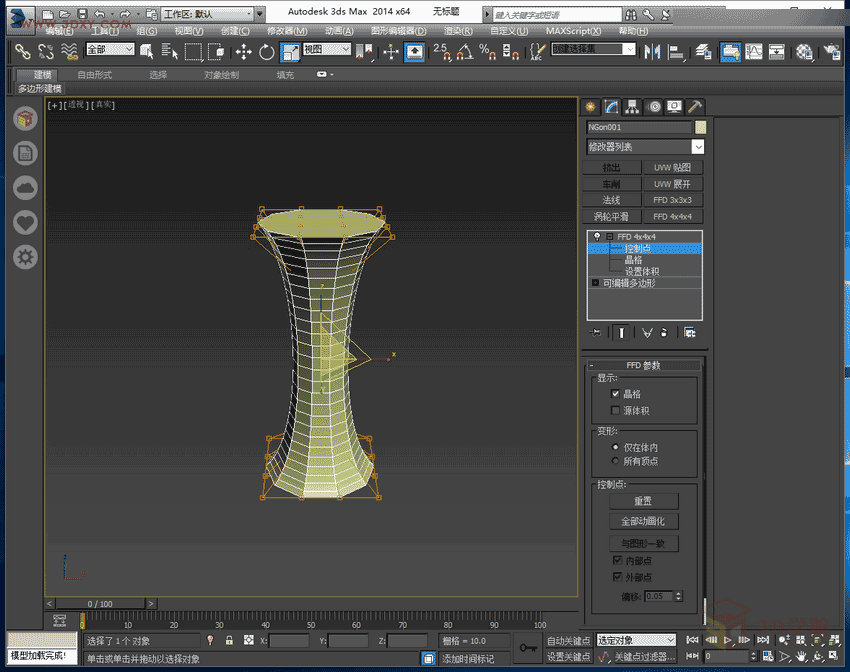

3，转化为可编辑多边形，加一个ffd4*4*4命令，进入控制点层级，调节花瓶的形状。

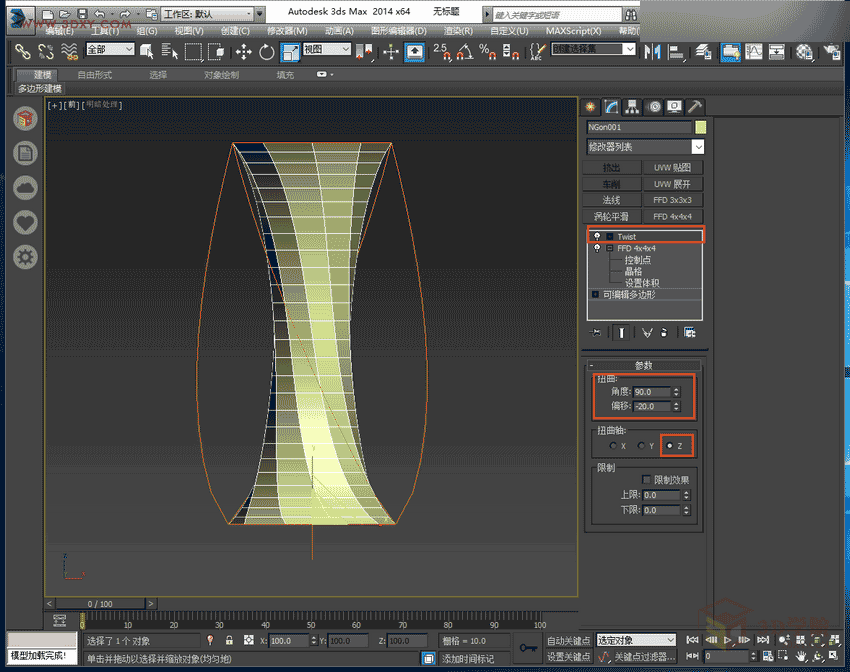

4，为模型添加一个扭曲命令，角度90，偏移-20，沿z轴方向。

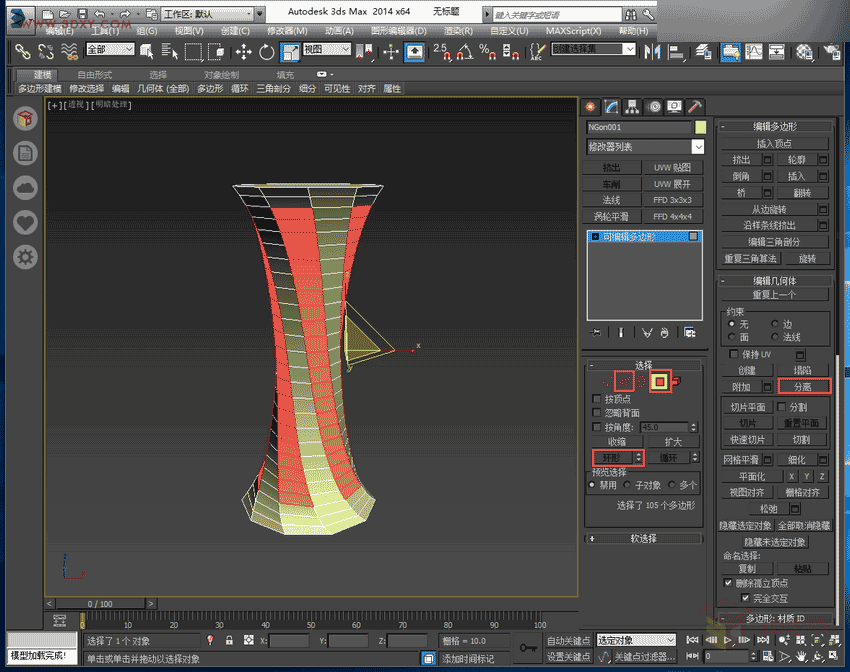

5，间隔选中一条横线，利用环形命令选择一列，去掉首位一段，按住ctrl点面层级会转化到全选面，分离所选图形。

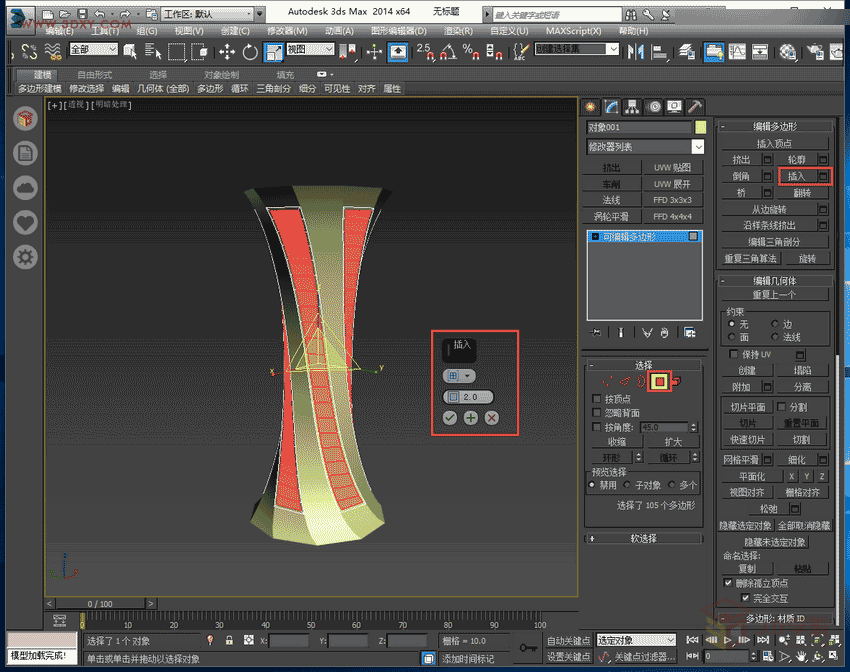

6，进入面层级，选中所有面，执行插入命令，插入一个面，轮廓2mm。

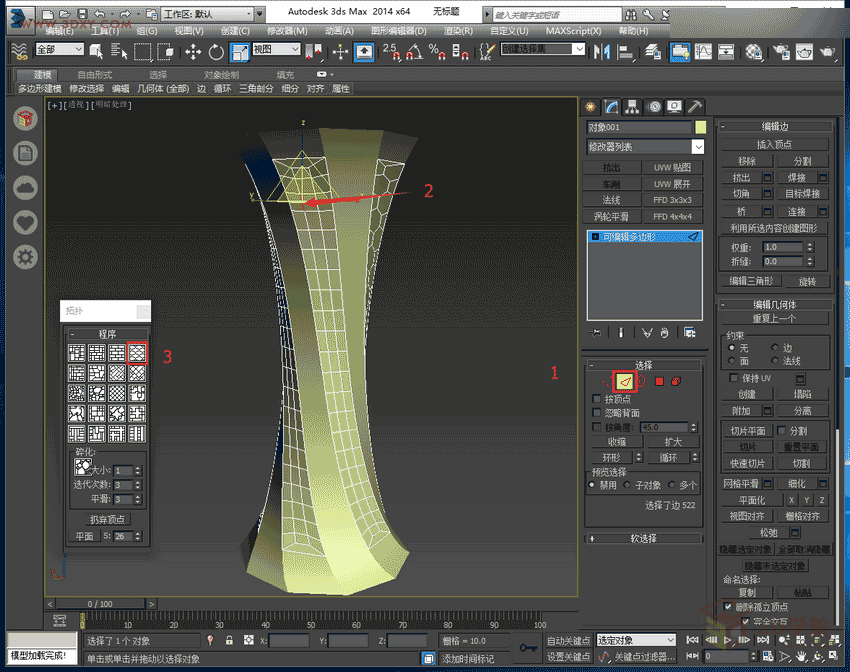

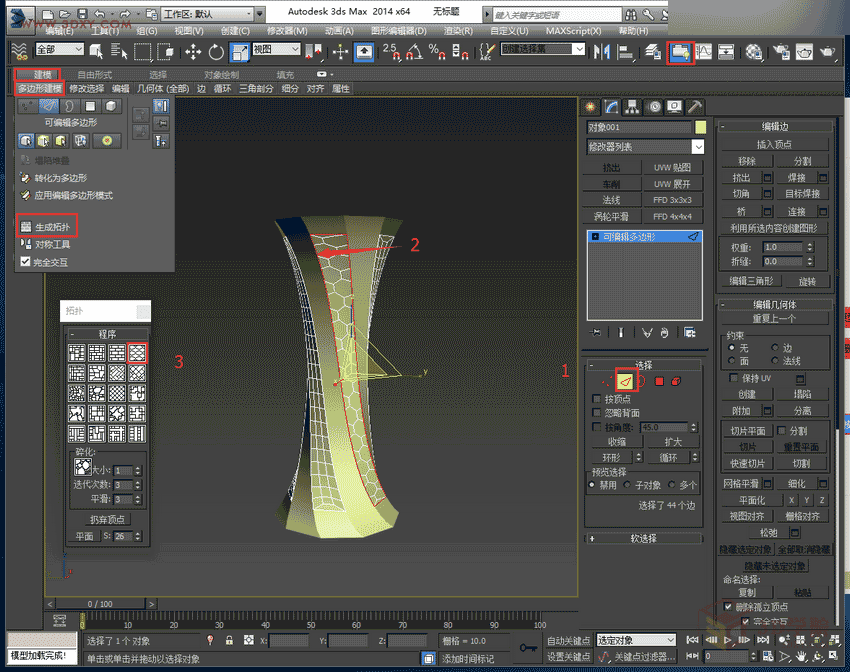

7，进入边层级，选择中间任一条线，点石墨工具里面的生成拓扑，选择一个合适的图案。
8，依次选择其他边，生成拓扑。

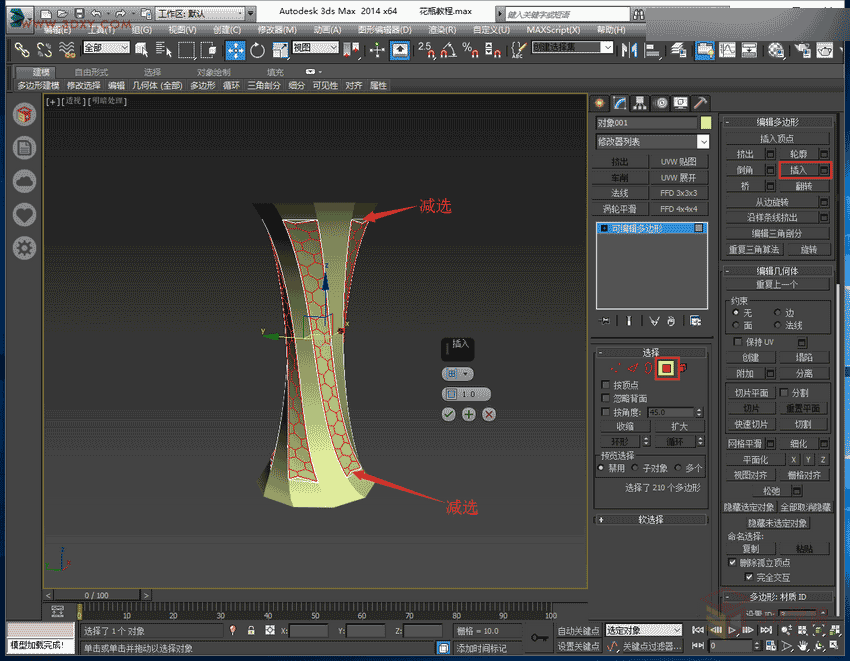

9，进入面层级，全选所有面，由于收尾两个面比较小，所以减选掉，插入面，按组插入1mm。

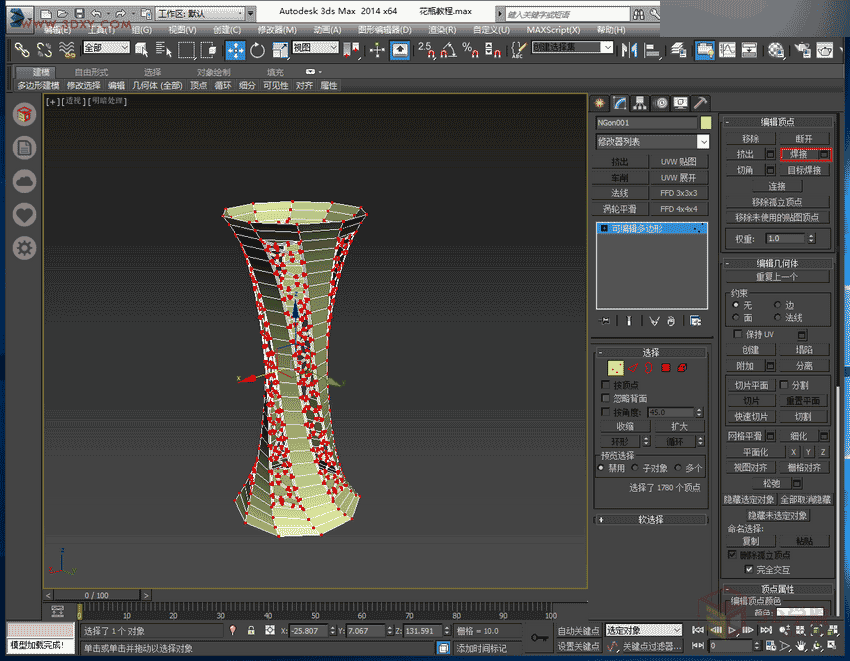

10，再次执行插入命令，按多边形插入1mm。进入点层级，选中所有点，焊接。

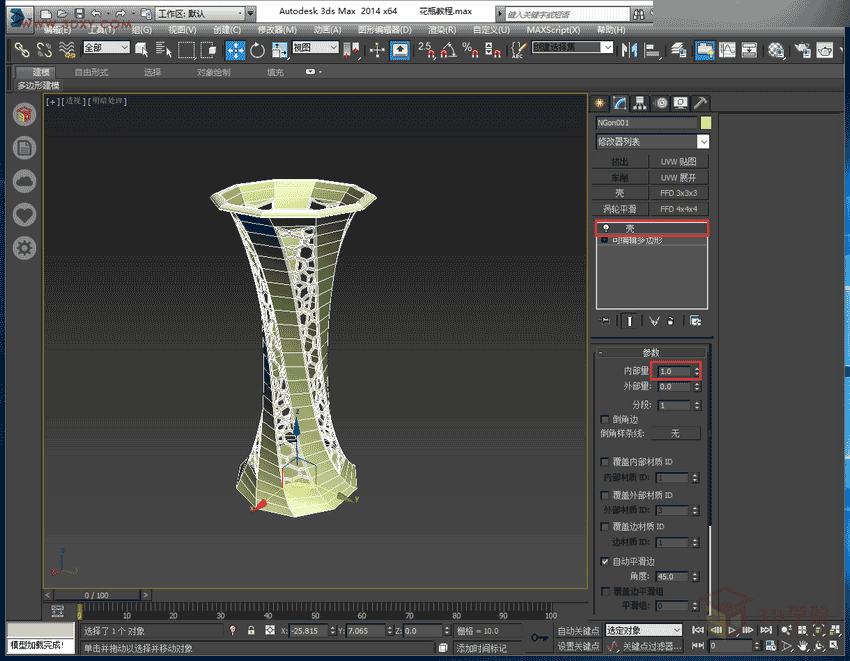

11，为了美观，可根据自己喜好拖拽一个弧边(这里可以用切角命令)，做好之后添加壳命令，内部量1mm。

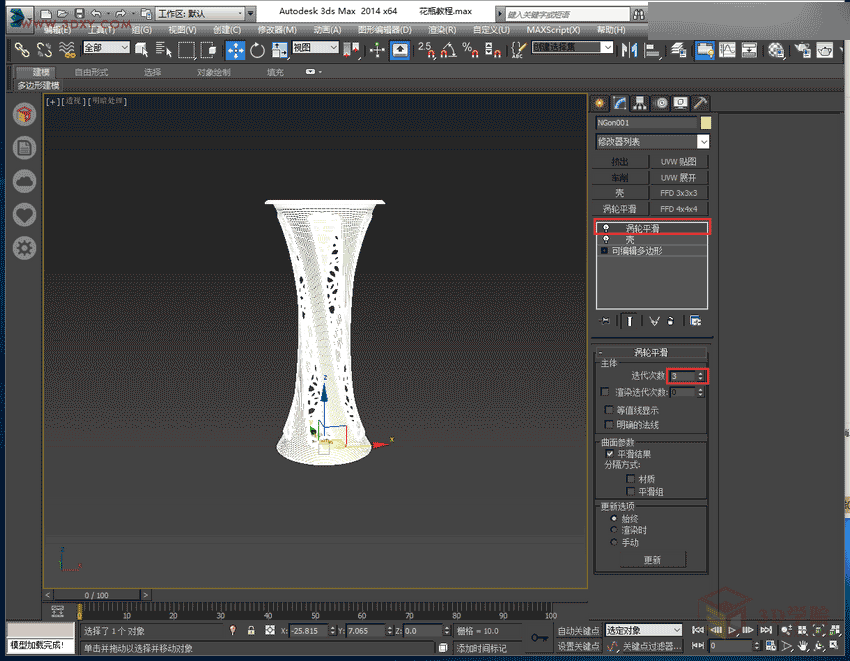

12，再次添加涡轮平滑命令，迭代次数3。
13，附上材质，渲染一下就做好了。
是不是很简单，以前需要很繁琐的步骤，现在只需几步就做好了，利用类似的方法还可以制作室内花格、隔断，各种镂空工艺品等很多领域。
以上就是3ds max石墨工具制作一个漂亮的金属镂空花瓶建模，希望大家通过这篇教程能有所帮助！
