CAD Plant 3D图纸怎么加工ISO轴侧图?
- 作者: 長大歲17563871
- 来源: 51数据库
- 2021-08-22
基于大家熟悉的autocad软件平台，autocad plant 3d能够帮助工厂设计师和工程师创建先进的三维设计，对加工工厂进行设计、建模和文档编制，而且基于等级的设计和元件库，它还能够帮助有效简化管道、设备和支撑结构的放置流程，下面我们就来看看三维管道加工iso轴侧视图的方法，详细请看下文介绍。

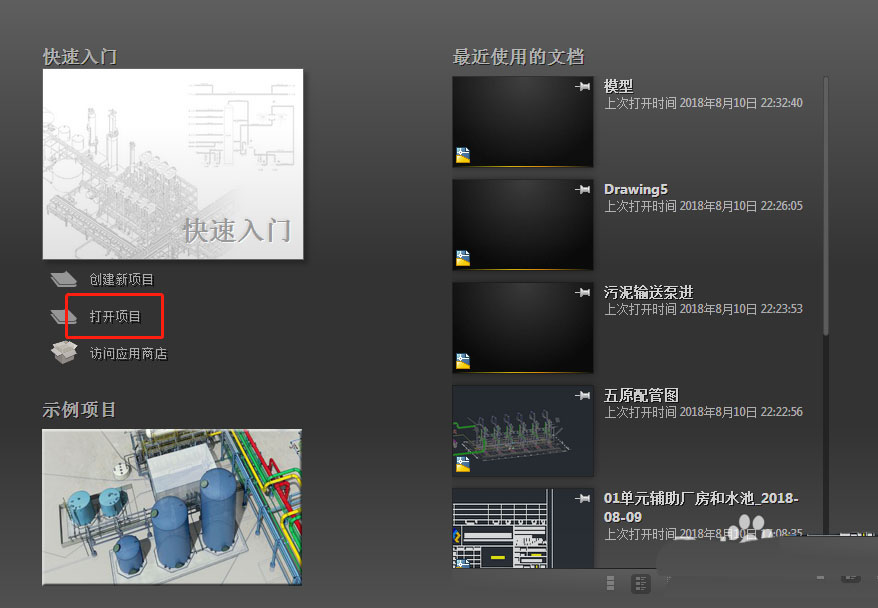

1、打开autocad plant 3d，打开默认项目，也可以自己新建一个项目！在左边的项目管理器的plant3d模型下面右键新建一个图形文件。

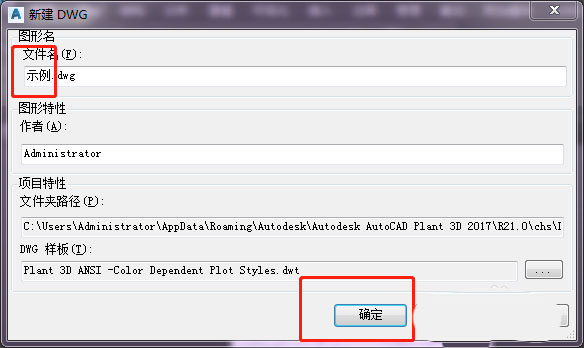

2、命名文件名字后点击确定。

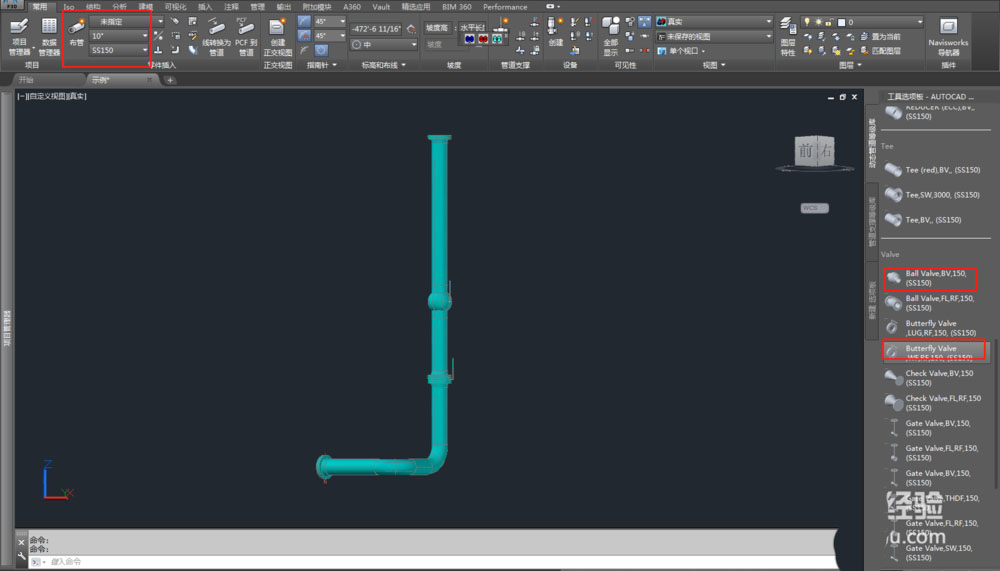

3、我们简单画一个管道，来作为示例！我们画了一段管道加了一个球阀和一个蝶阀。

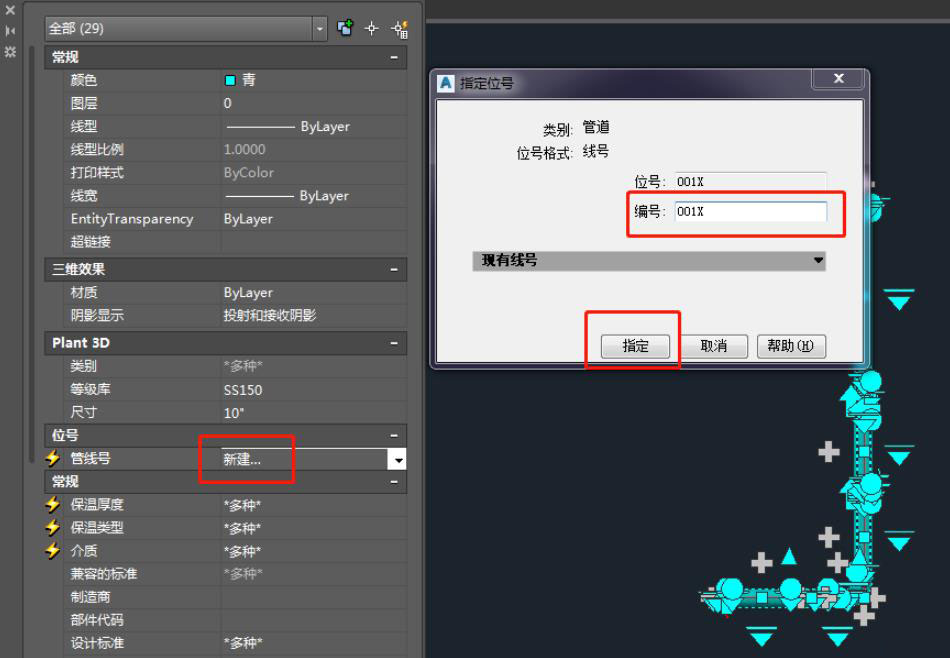

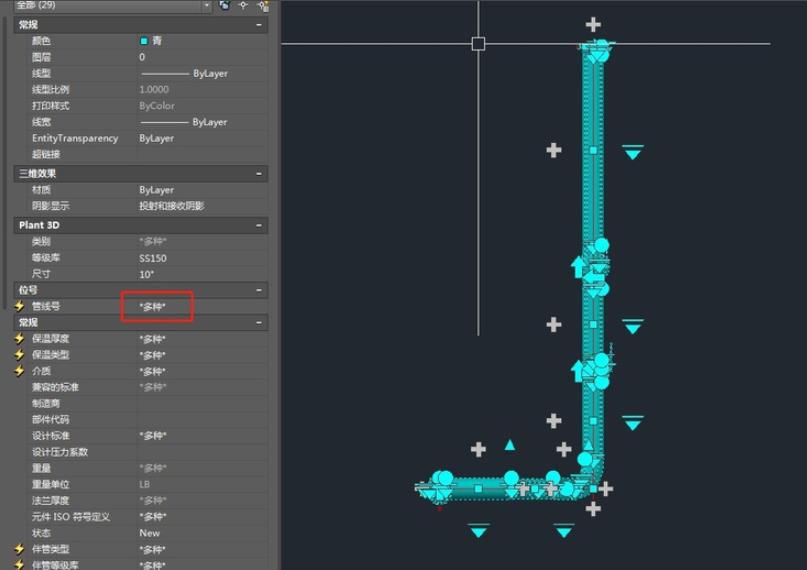

4、我们选中画的管道，按ctrl+1快捷键调出特性面板，给管线加上管线号，比如我们给命名为：001x。

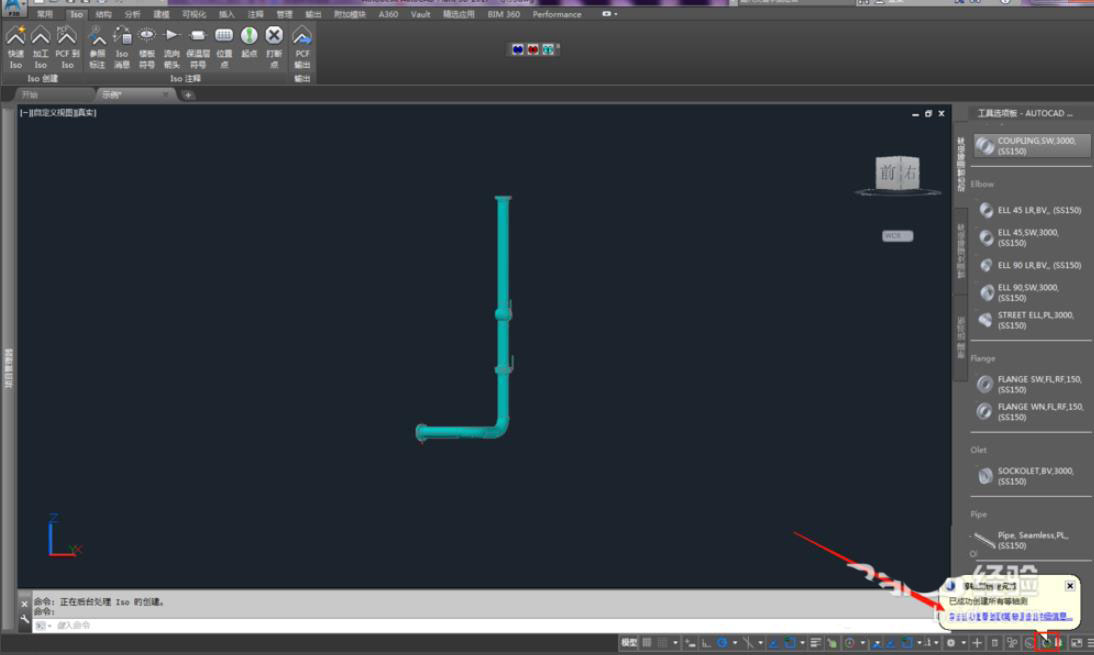

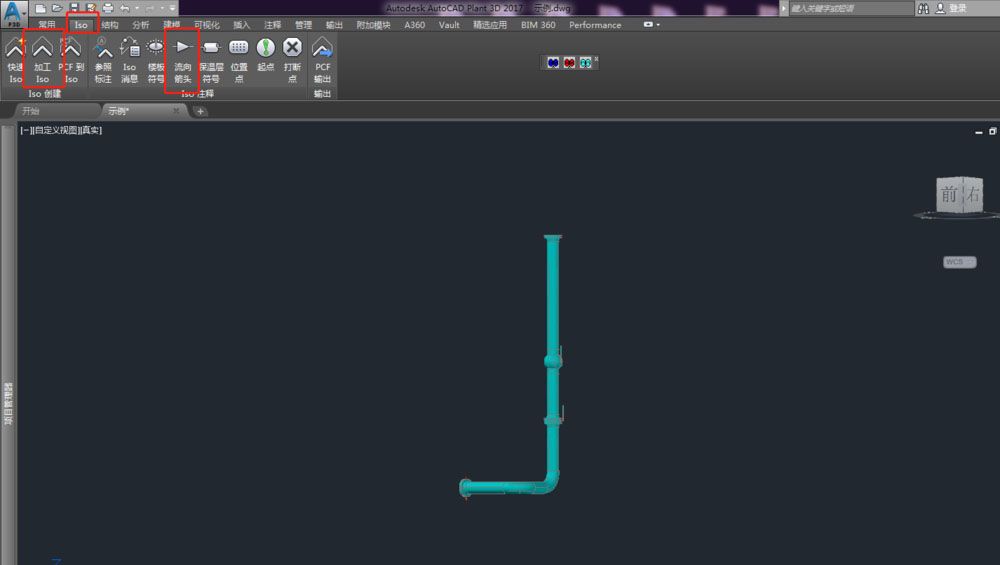

5、点击iso菜单栏，然后点击加工iso，当然我们也可以给管道指定流向箭头。

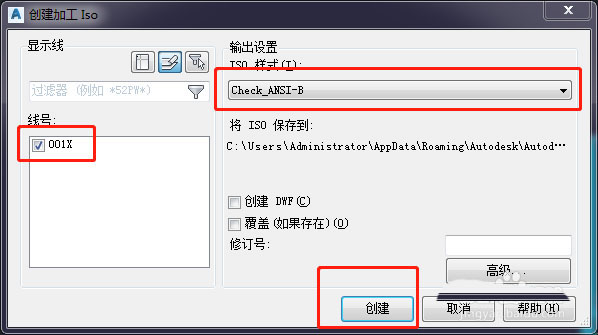

6、选择我们画的图形的管线号，指定iso样式，点创建。

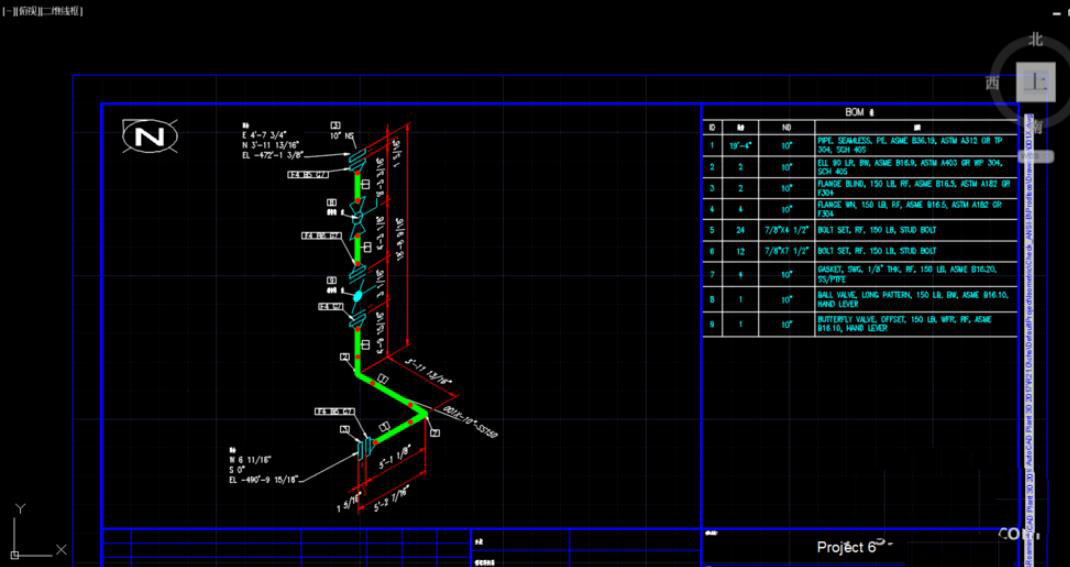

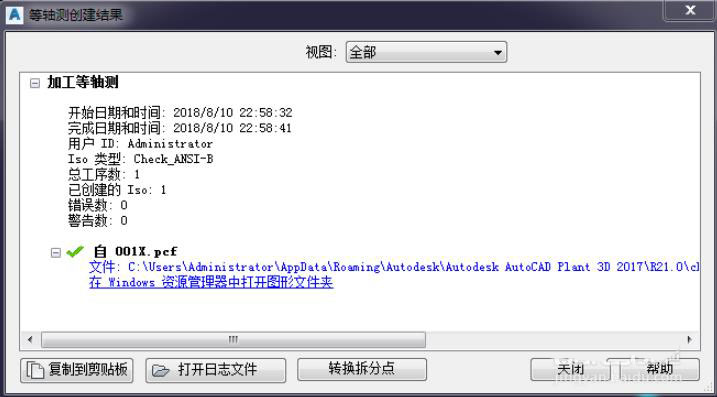

7、等一会儿之后创建好了，点击我们就可以看到效果了。左边是图形右边是材料表。
以上就是cad plant 3d图纸加工iso轴侧图的教程，希望大家喜欢，请继续关注。
