cad怎么画防水防尘灯图示图纸? 防水防尘灯cad的画法
- 作者: 徘徊在善恶之间
- 来源: 51数据库
- 2021-08-27
cad绘制防水防尘灯图示，该怎么绘制呢？下面我们就来看看详细的教程。

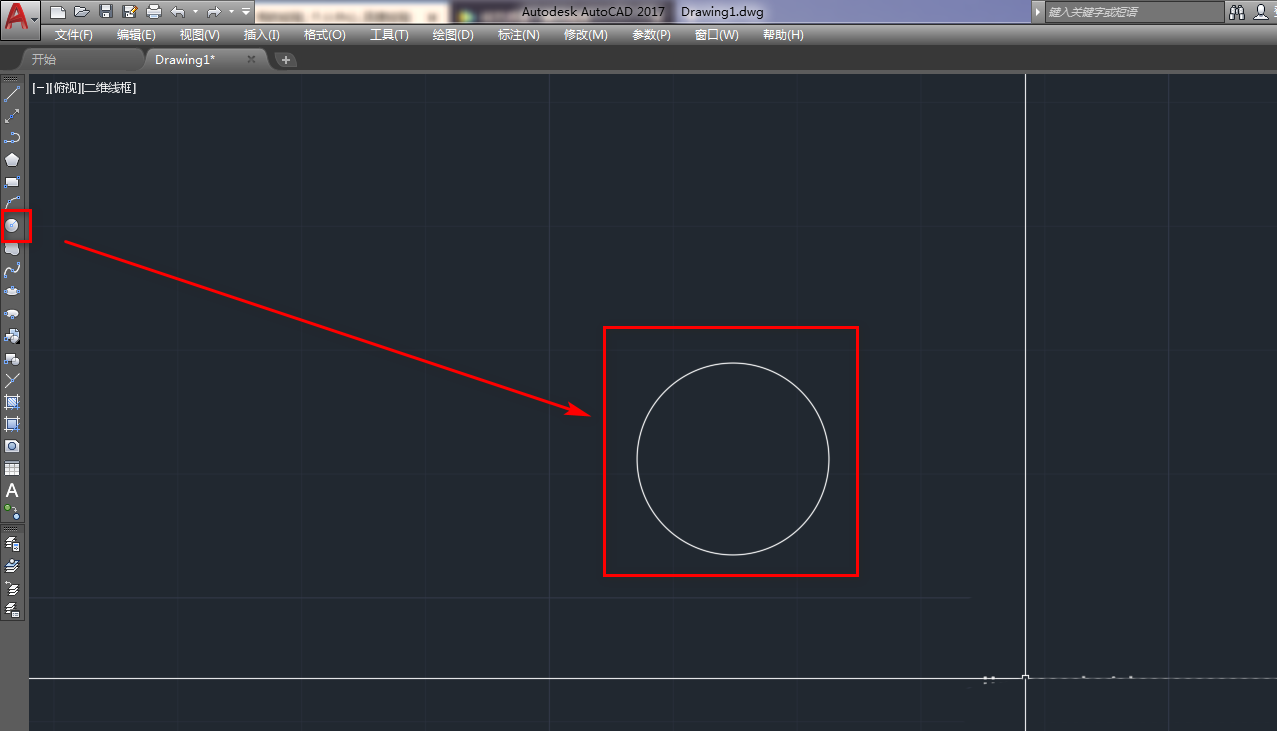

1、打开cad，使用圆工具，绘制一个圆，如下图。

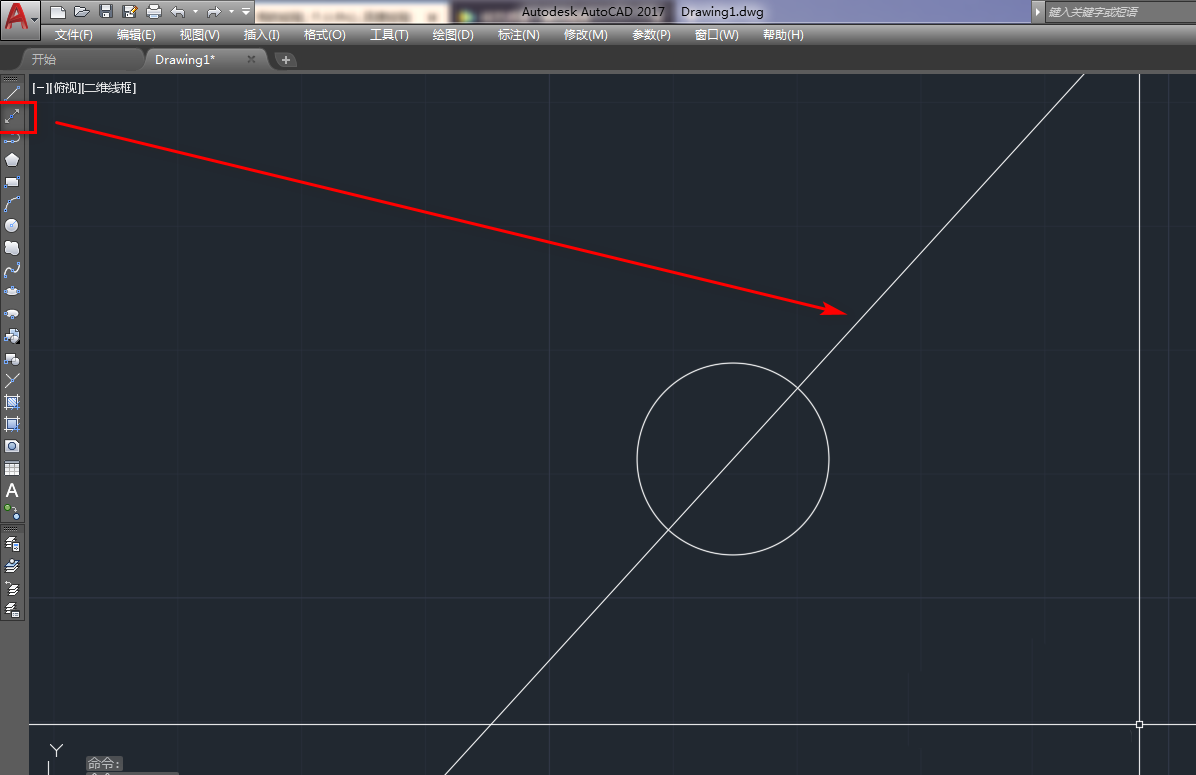

2、使用构造线工具，关闭正交，以圆心为参考点构造一条构造线，如下图。

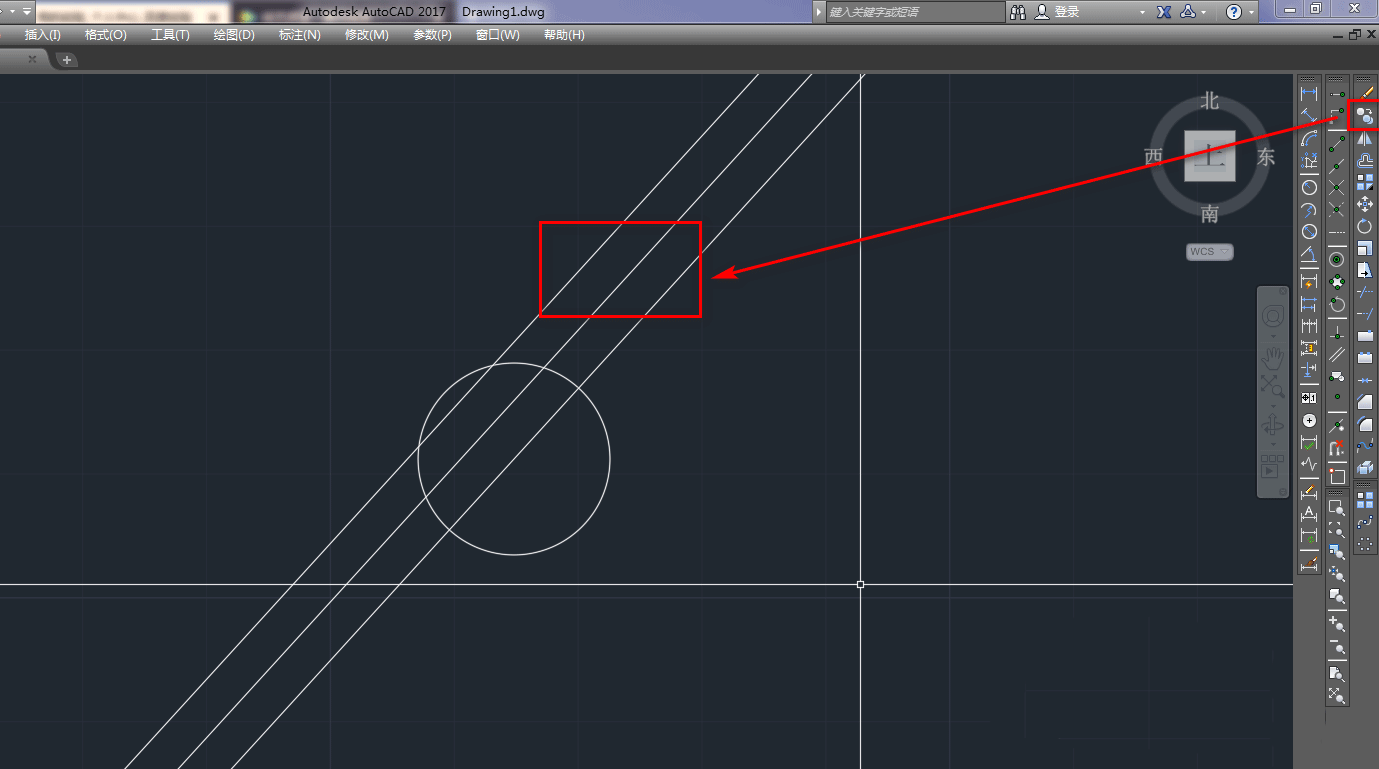

3、使用复制工具，选择复制样式为阵列，复制3条，如下图。

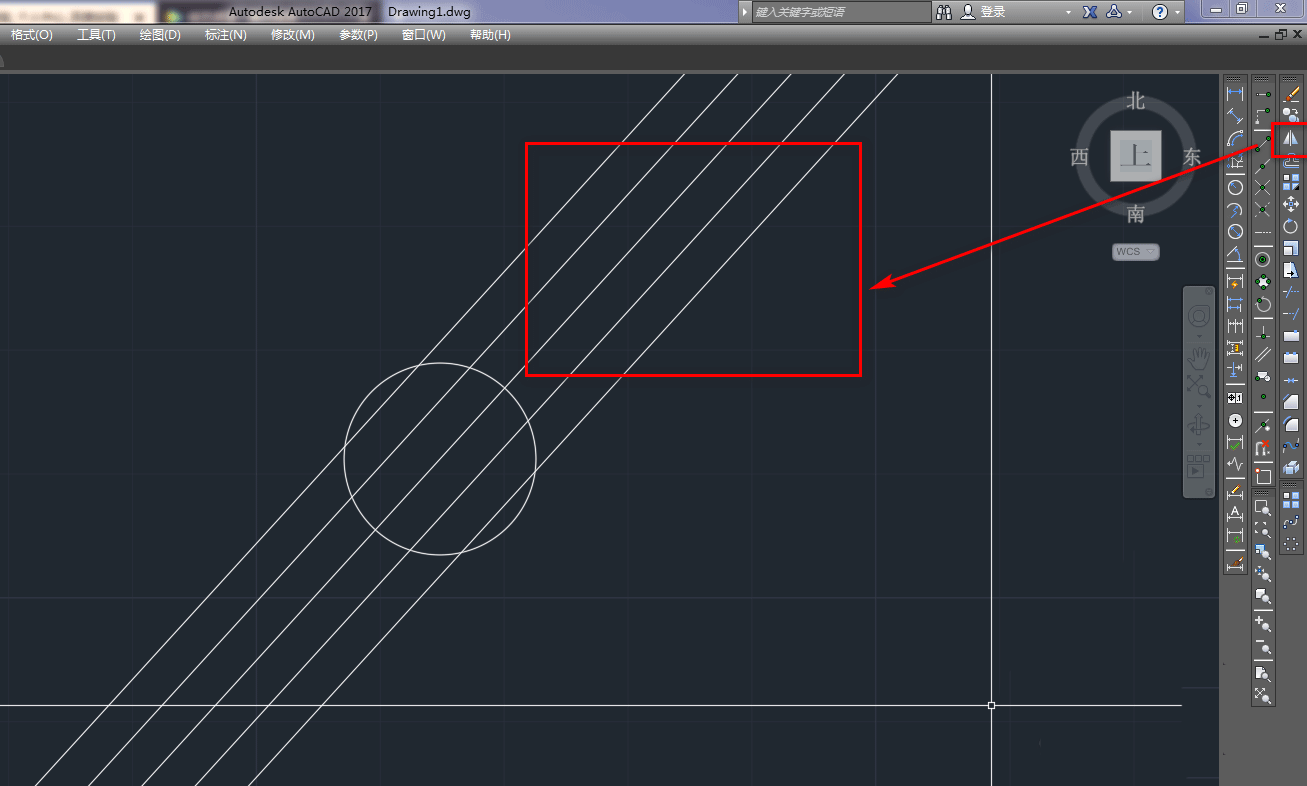

4、使用镜像工具，将复制的两条构造线以原始构造线为镜面进行镜像，如下图。

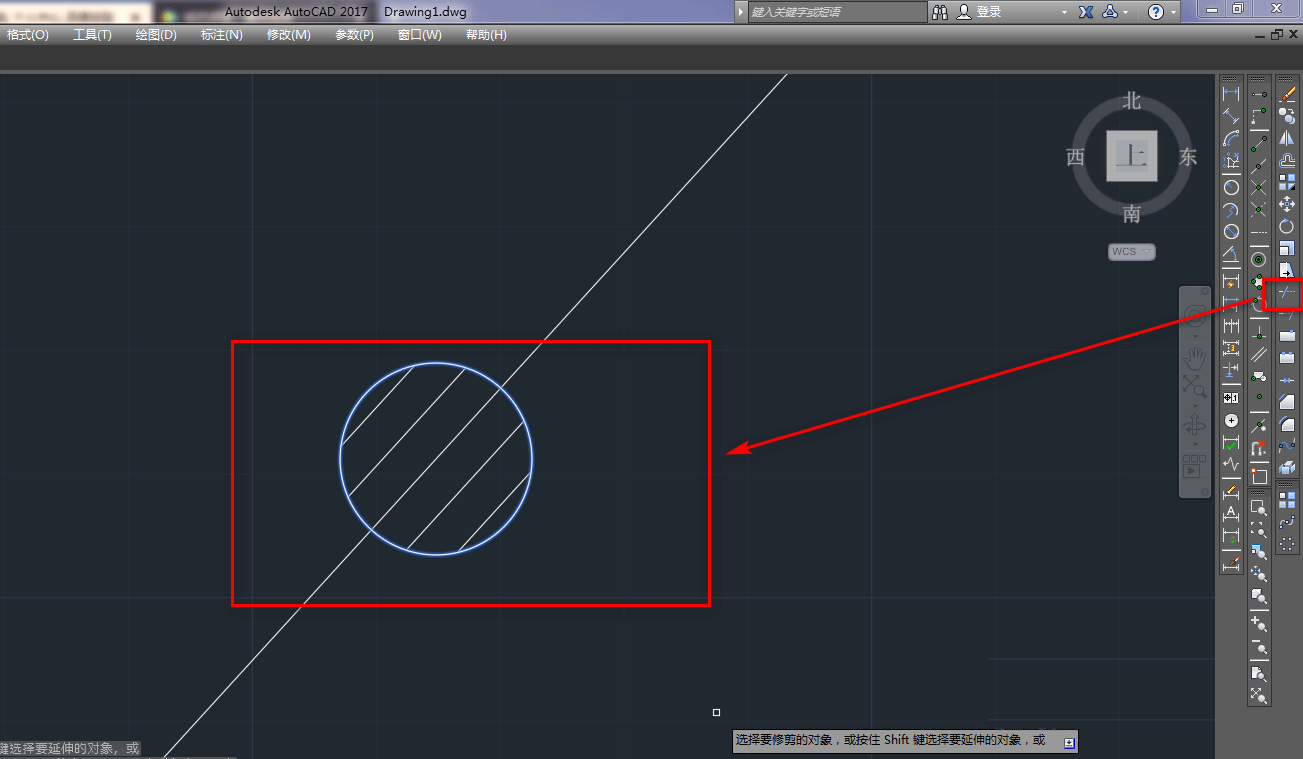

5、使用剪切工具，剪切掉多余的构造线，如下图。

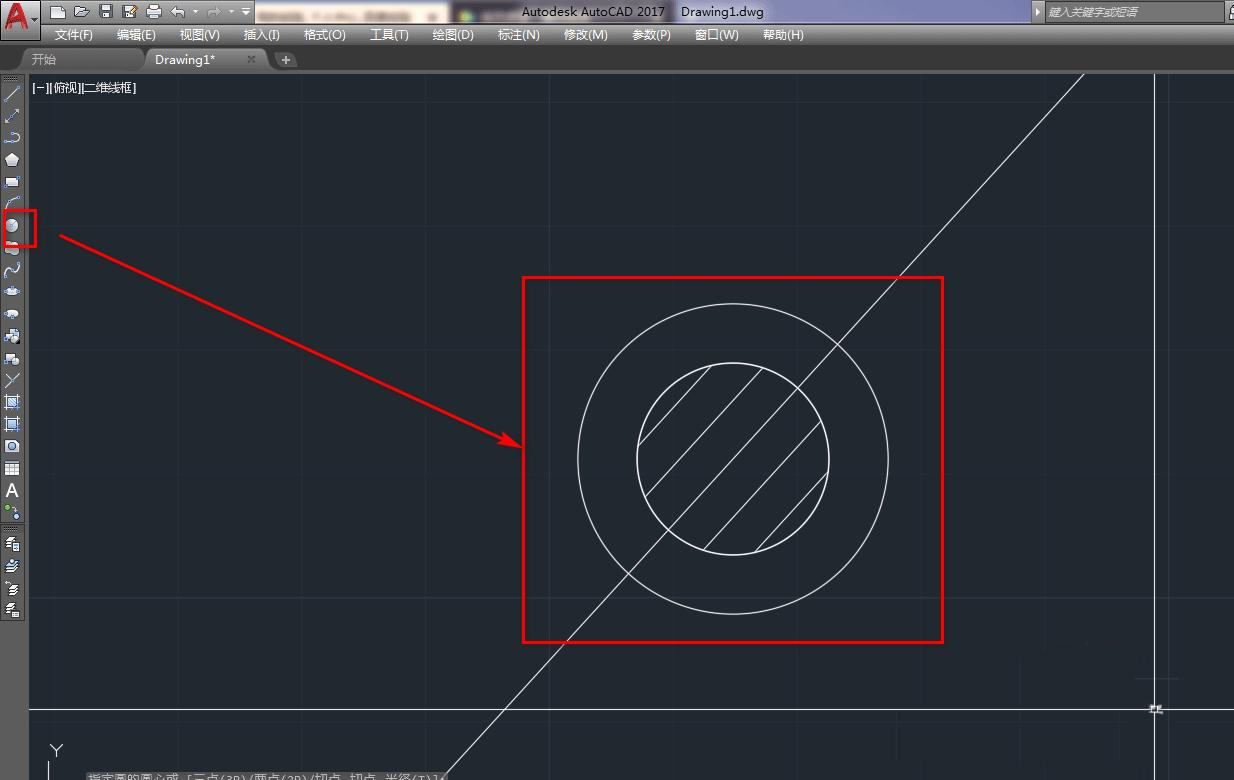

6、使用圆工具，画一个大的同心圆，如下图。

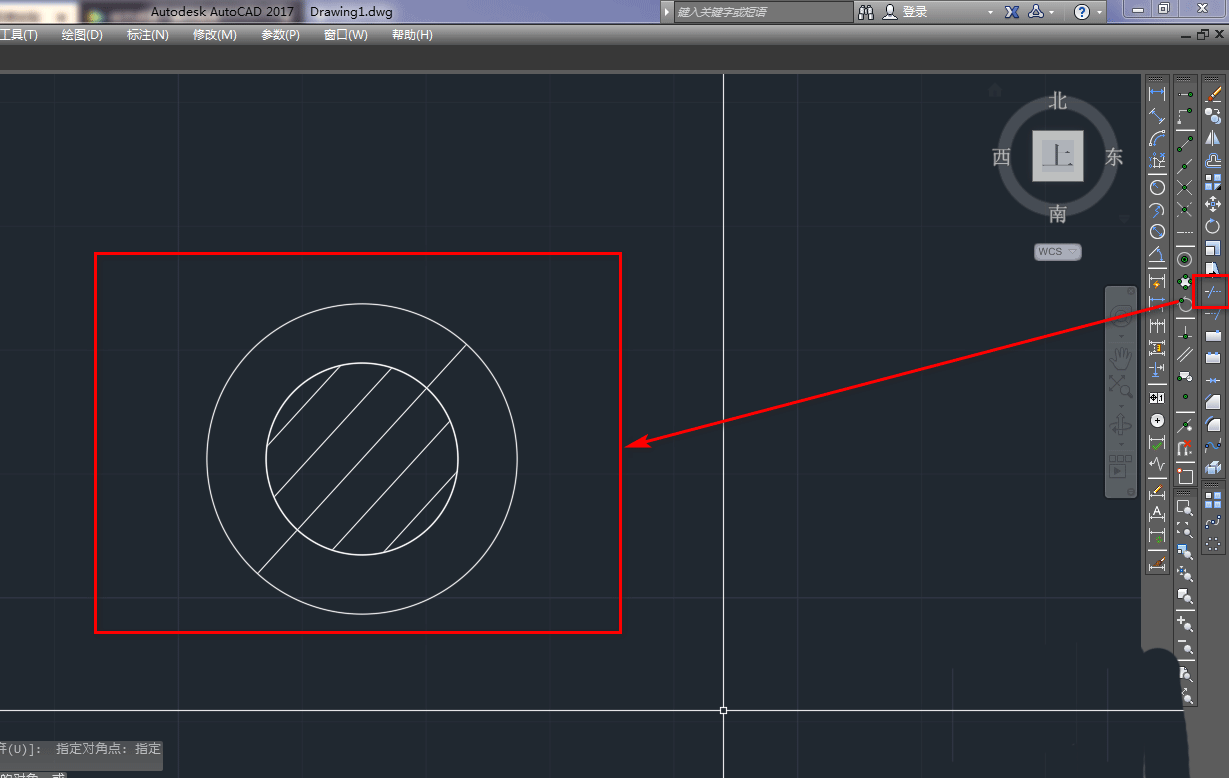

7、再次使用剪切工具，将大圆外的构造线剪切掉，如下图。

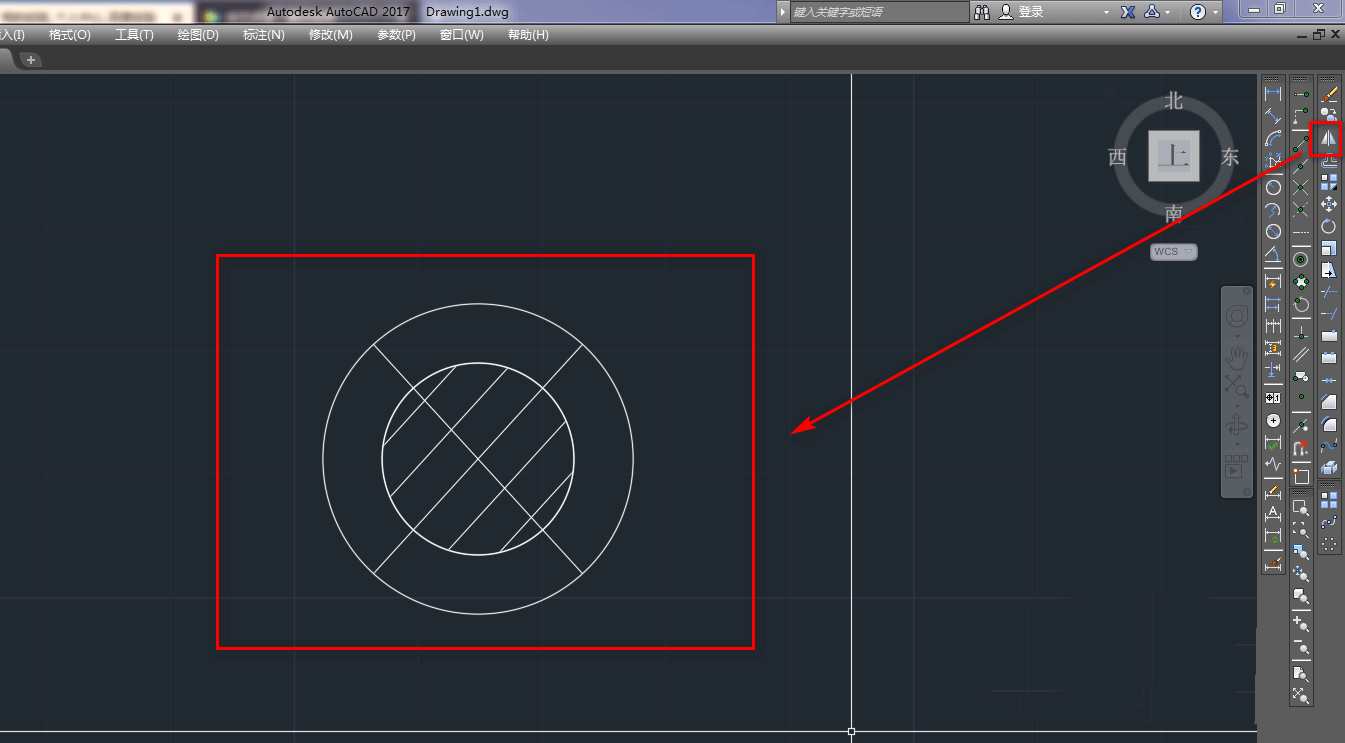

8、使用镜像工具，将原始的构造线以过圆心的竖线为镜面进行镜像，就得到了我们需要的防水防尘灯图示，如下图。
以上就是防水防尘灯cad的画法，希望大家喜欢，请继续关注。
