cad图纸中怎么绘制窗户图形?
- 作者: 达?矢抾哆拉?
- 来源: 51数据库
- 2021-09-02
真正的一键画窗！！！
1、快捷键l画轴线，快捷键ml-j-z-s-240沿着轴线画墙线。

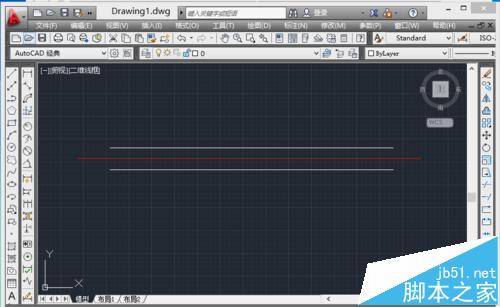

2、快捷键l在窗口左侧画一根竖线，再用快捷键o水平偏移窗宽距离。

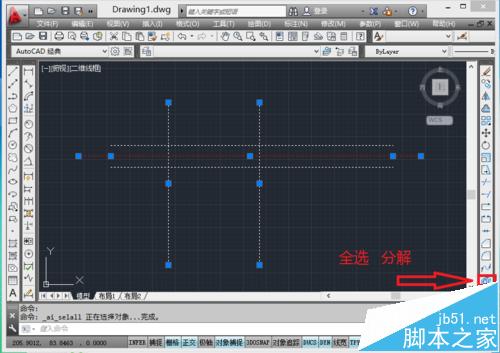

3、ctrl+a 全选,快捷键x分解 。

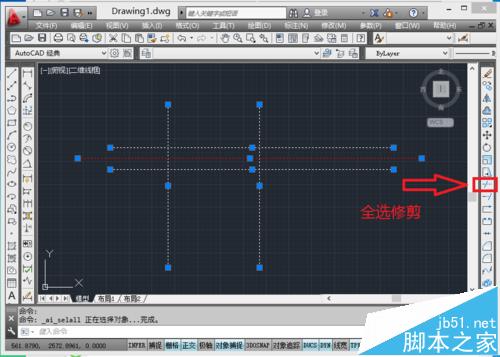

4、ctrl+a 全选，快捷键tr 修剪。

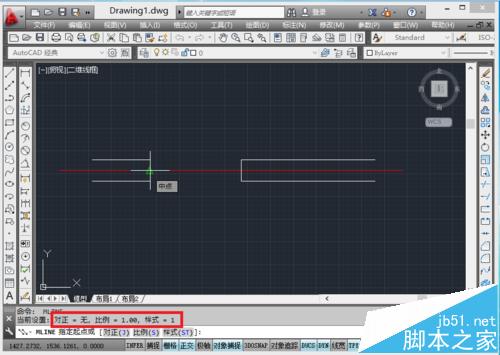

5、修建效果即是窗洞，效果如下图！

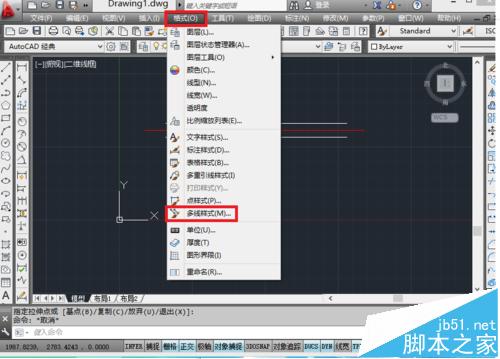

6、打开格式---多线样式。

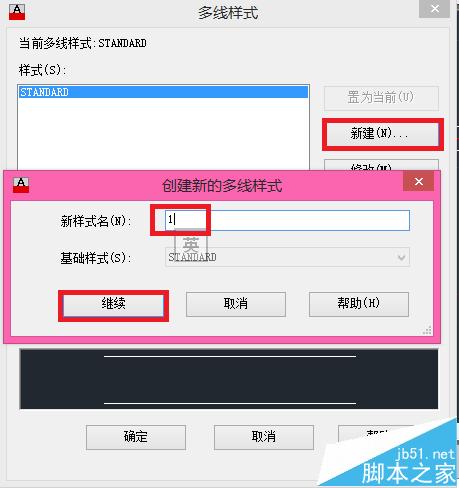

7、点 新建，输入样式名，这里以1为例，点 继续。

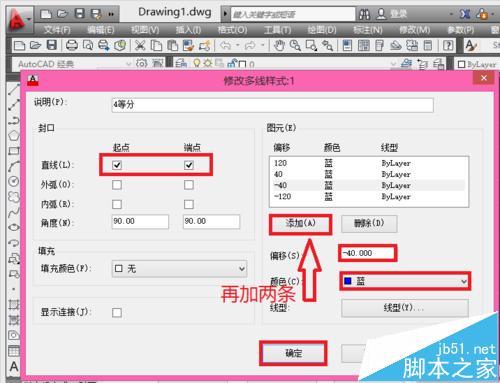

8、点上直线 起点 端点 后的√ ，再添加两条线，更改偏移与颜色，我这里四等分了，再点 确定！

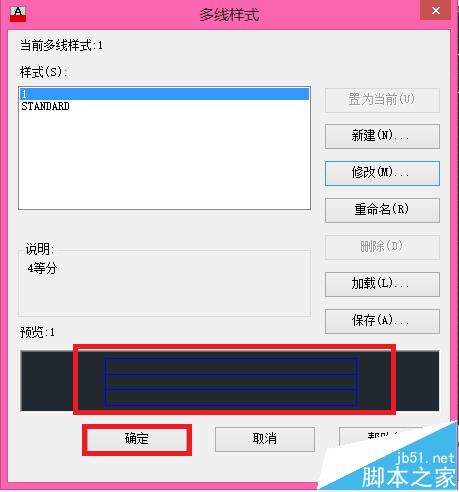

9、接下来会出现预览图，接着点确定！
10、输入快捷键 ml-j-z-s-1-st-1。

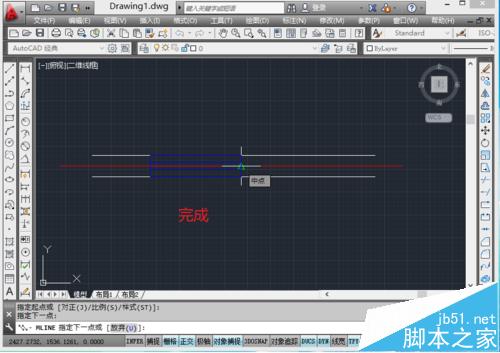

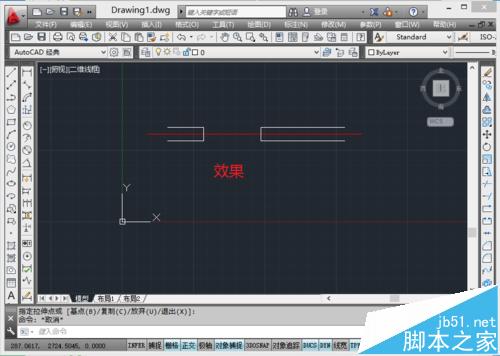

11、在窗线左中点拖动即可一步画窗，而且是规范所要求的！
