CAD二维图怎么倾斜标注轴侧图?
- 作者: 云飞散
- 来源: 51数据库
- 2021-08-25
在二维图形里面对轴侧图进行标注，使标注有立体感
1、在桌面打开autocad2010
2、先绘制一个立体二维图形

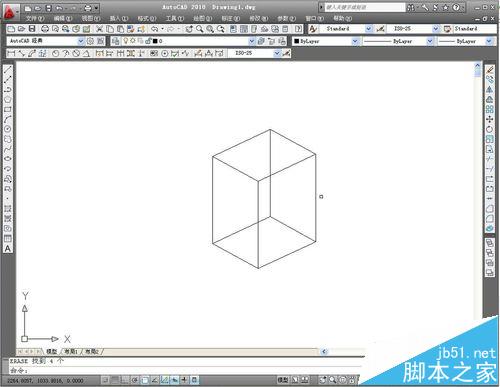

3、然后对其长、宽、高进行标注，如下图为常规标注。如何修改成图1的效果

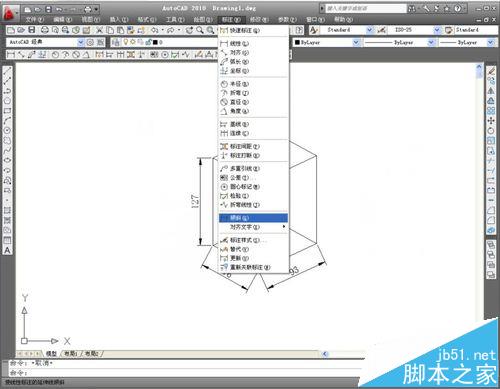

4、点击上方下拉菜单“标注（n）”选择“倾斜（q）”

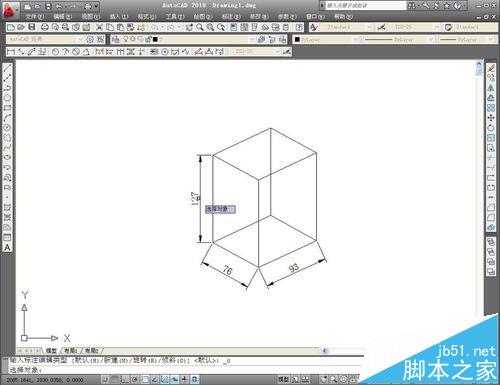

5、在命令行里面出现“选择对象”，此时光标变成一个矩形框。然后选择需要修改的尺寸，如长高度尺寸“127”

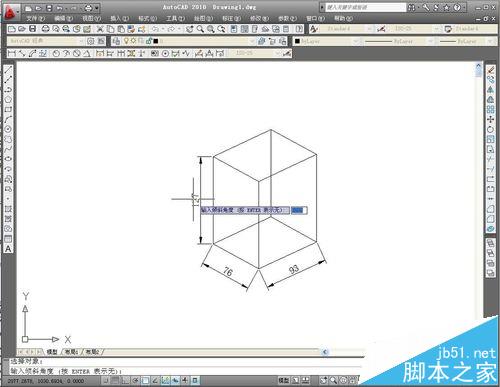

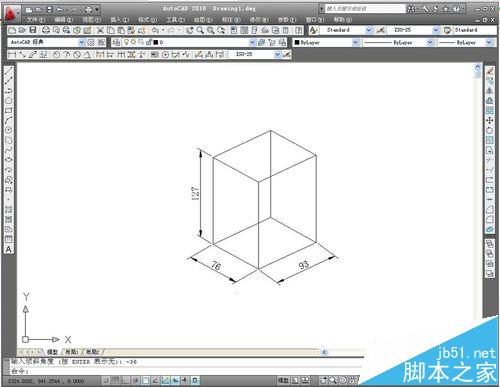

6、选择后，点击右键。此时命令行会出现“输入倾斜角度（按enter标示无）：”输入需要倾斜的角度。如-30°,之后成功倾斜

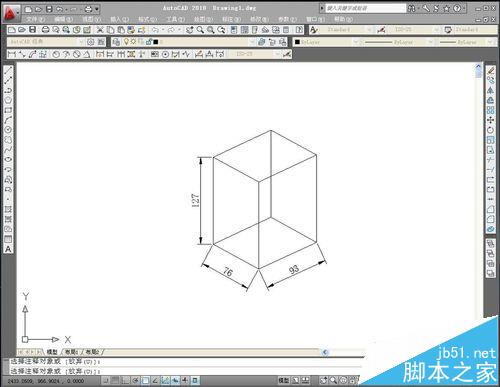

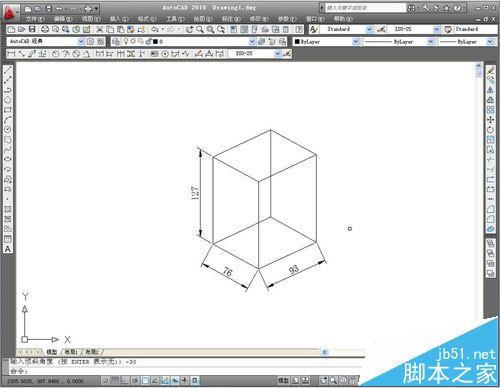

7、按上一步骤，修改宽度和长度方向的尺寸。
注意事项:
倾斜之前需要确认倾斜角度.
