CAD缩放图纸标注大小不变该怎么办?
- 作者: 许你丶半世浮夸
- 来源: 51数据库
- 2021-08-16

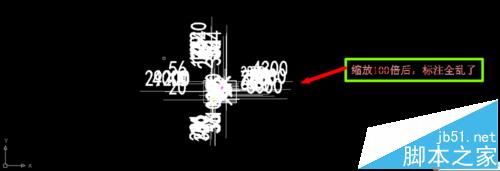

很多人在缩放cad图时会发现图和标注缩放不同步，缩放完成后标注变化了，显得很大很乱，图形很小，整个图标注看过去很乱。今天我就教大家两种方法进行图形和标注的同步缩放，缩放完成后标注不会变乱。
方法一：

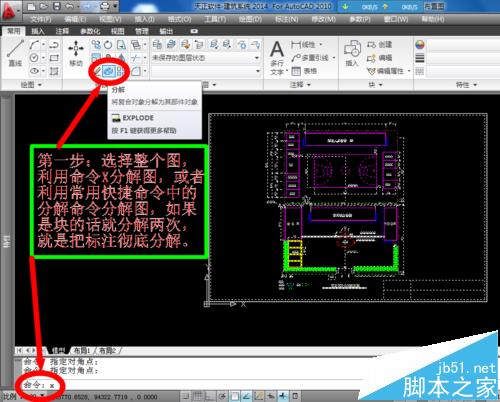

1、分解图形。全选图形，利用x命令分解图形。如果是块的话要分解两次，就是把标注也彻底分解了。

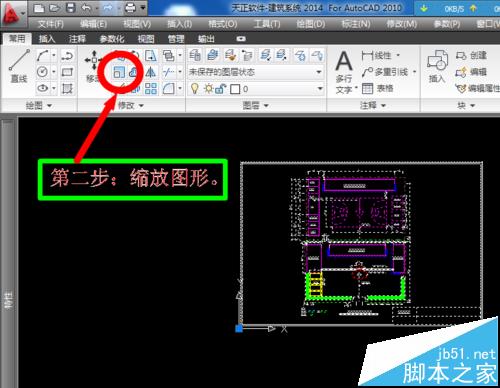

2、缩放图形。经过分解后进行缩放的图形，标注也跟着同步缩放了。
方法二：

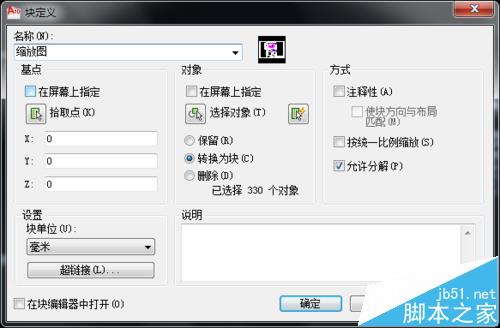

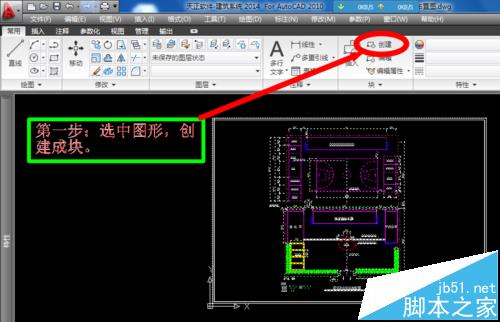

1、创建块。全选图形，把图形创建成块。

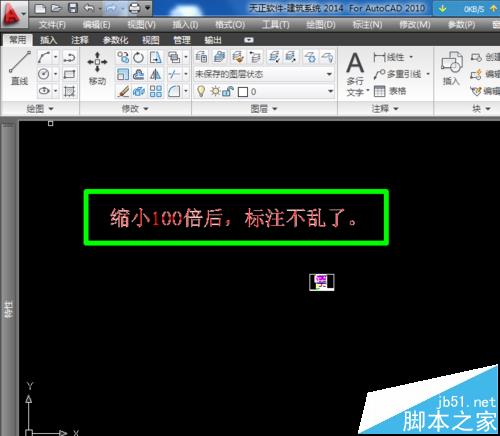

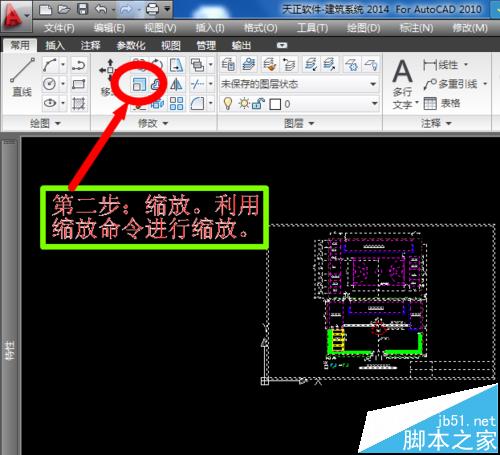

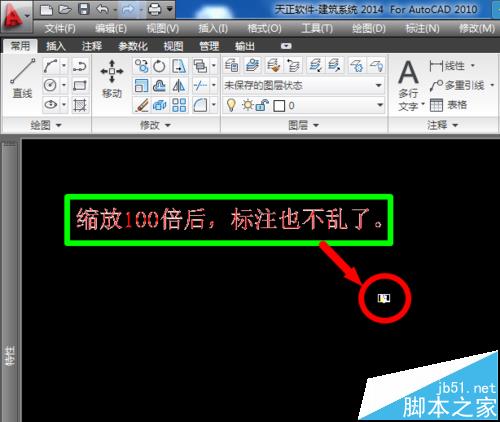

2、缩放图形。缩放后的图形的标注同样也不乱了。
注意事项：
方法一中缩放的图形可以进行直接编辑，方法二缩放的块如果分解了，标注还是会像原来那样变大变乱，所以要进行修改的话就用块编辑进行修改。
