html5 canvas简单封装一个echarts实现不了的饼图

作者: 我想听她的演唱会
来源: 51数据库
2021-08-29

说明

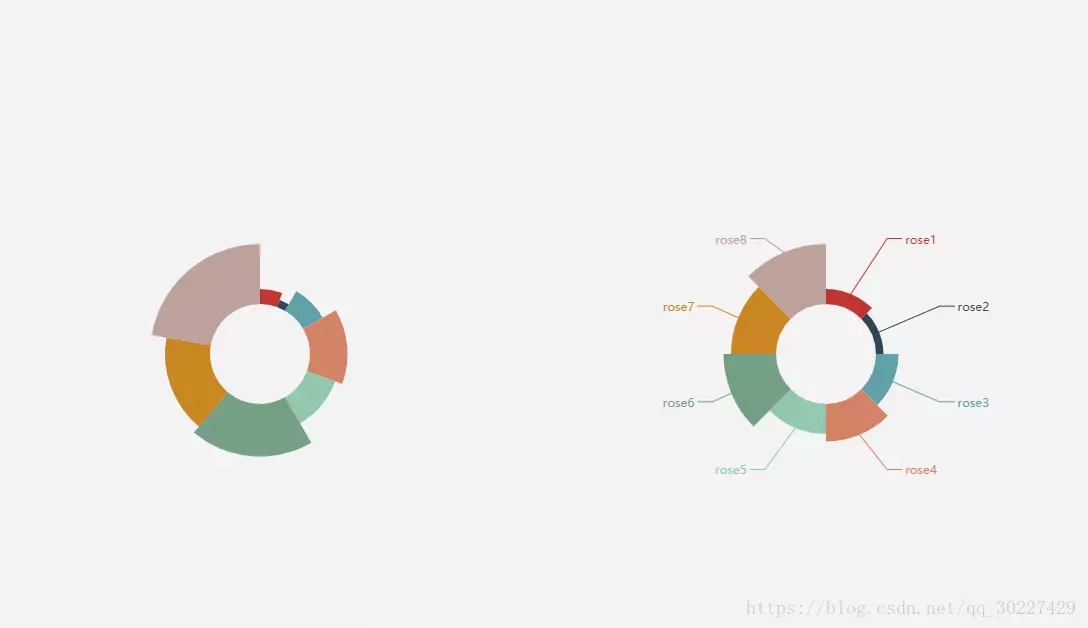

我用echars很久了，如果出现如上图所示样式的饼图，我用echarts很难实现，官方给的文档没有这种模式的饼图。试过用d3和canvas分别画饼图，因为本人对canvas比较熟悉和d3还要引入插件，本着轻量化的原则，所以采用canvas封装。

官方饼图两种模式：（1）半径模式（2）面积模式

实现过程

（1）封装的函数如下：

function drawcircle(canvasid, option) {
    const color_arr = option.color
    let data_arr = option.data
    const pi2 = math.pi * 2;
    let canvas = document.getelementbyid(canvasid);
    let c = canvas.getcontext("2d");
    let startagl = 0;
    let agl;
    let sum = 0;
    const cw = canvas.width;
    const ch = canvas.height;
    for (let item of data_arr) {
      sum += item.value * 1.0
    }
    data_arr = data_arr.map((v, i) => {
      return {
        name: v.name,
        value: (v.value) * 1.0 / sum
      }
    })
    for (let i = 0; i < data_arr.length; i++) {
      //绘制饼图
      let min = (cw > ch ? ch : cw); //获取canvas宽高的最小值
      agl = data_arr[i].value * pi2 + startagl; //终点
      c.strokestyle = color_arr[i];
      c.linewidth = data_arr[i].value * min * 0.3; // 线的粗细
      c.beginpath();
      c.arc(cw / 2, ch / 2, min * 0.3, startagl, agl, false); //画圆
      c.stroke();
      c.closepath();
      startagl = agl;

      //绘制图例
      c.fillstyle = color_arr[i];
      c.fillrect(cw * 0.8, 50 + 18 * i, 16, 16);
      c.filltext(data_arr[i].name, cw * 0.8 + 20, 62 + 18 * i);
    }
  }

（2）调用方式：

let color = ['#0580f2', '#faa732', '#e1575d', '#8b73cc', '#8cd123', '#4b53ba', '#429588'];
  let option = {
    color: color,
    data: [
      { name: '20', value: '20' },
      { name: '30', value: '30' },
      { name: '40', value: '40' },
      { name: '50', value: '50' },
      { name: '60', value: '60' },
    ]
  }
  drawcircle('mycanvas', option)

以上就是本文的全部内容，希望对大家的学习有所帮助，也希望大家多多支持。
